Картофелесажалка для мотоблока: популярные модели, устройство, особенности выбора

ТОП-3 заводских моделей картофелесажалок

Среди заводских моделей картофельных сажалок для мотоблока наиболее популярны следующие:

• КС-1;
• КС-1А;
• КСМ-1.

Важно! Название данных моделей расшифровывается как картофелесажалка (КС) однорядная, цифра «1» после дефиса. Дополнительные буквы «М» и «А» обозначают модификации (усовершенствования) ранее выпущенных моделей

КС-1

Картофелесажалка КС-1

• Тип – однорядная, прицепная;
• Вес –25 кг;
• Колея – 700 мм;
• Вместительность бункера – 40 л;
• Производительность – 0,15-0,2 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 12000-14500 руб.

КС-1А

Агрегат для посадки картофеля КС-1А

• Тип – однорядная, прицепная;
• Вес –33 кг;
• Колея – 600 мм;
• Вместительность бункера – 34 л;
• Производительность – 0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15000-16000 руб.

КСМ-1

КСМ-1А – производительная и удобная картофелесажалка

• Тип – однорядная, прицепная;
• Вес – 44 кг;
• Колея – 600 мм;
• Вместительность бункера – 41 л;
• Производительность –0,25 г./час;
• Требуемая мощность мотоблока – от 6 л.с.;
• Цена – 15500-16000 руб.

Все данные модели хорошо работают с мотоблоками, как отечественного («МТЗ», «Нева», «Салют»), так и зарубежного производства («Viking», «CAIMAN», «Daewoo»).

Важно! Купить одну из моделей, указанных выше, можно практически в любом крупном и среднем российском городе. Но наиболее выгодные цены в таких крупных городах, как Москва, Санкт-Петербург, Екатеринбург, Новосибирск. Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит

Объясняется это высокой конкуренцией среди большого количества продавцов: фирм, частных предпринимателей, вызывающей большое разнообразие цен, сезонных скидок, возможности приобретения техники в рассрочку или кредит.

Таким образом, самодельная недорогая картофелесажалка для мотоблока – это очень удобный, простой в использовании, но при этом значительно облегчающий труд дачника или мелкого фермера агрегат. Изготавливаемая из доступных каждому материалов такая самоделка, по сравнению с магазинными аналогами, будет иметь стоимость в несколько раз ниже, не уступая им при этом в качестве и надежности.

Сеялка для мотоблока своими руками

В наше время сеялки занимают достойное место среди используемой техники у аграриев. Используя сеялки производят рядковую посадку зерновых культур: овса, ржи, ячменя, пшеницы. Также зерновые сеялки используют для посева зернобобовых культур: горох, соя, фасоль, люпин, чечевица и нут. Кроме этого сеятельное оборудование используют, чтобы садить культуры, близкие к зерновым по размерам и особенностям высева: сорго, гречка и просо.

https://youtube.com/watch?v=eB-MXyypZyo

Применять ручную сеялку будет уместно на небольших участках. Если же участок довольно большой, то используеться сеялка для мотоблока (своими руками сделанная). Но любая из них поможет ускорить процесс сеяния семян и повысит равномерность в размещении растений, когда они вырастут.

https://youtube.com/watch?v=U4qxpCabu08

Зерновые сеялки разделяются на три группы, в зависимости от высеваемых культур: Комбинированные сеялки оборудованы специальными приспособлениями, которые вносят в почву вместе с семенами минеральные удобрения.

1. Универсальные сеялки используют для посева практически любой культуры.
2. Специальные сеялки необходимы, чтобы сеять определенные виды культур.
3. Каждую зерновую сеялку, можно купить, а можно сделать своими руками.

Рассмотрим несколько вариантов изготовления сеялки для мотоблока своими руками

Вертикальные одинаковые диски (3 шт) на равном расстоянии насаживаются на ось. Высверливаются семенные гнёзда в ободе любого из них, в количестве 12 шт. Когда сеялка двигается, диск с семенными гнездами попадает в установленный сверху бункер, где находится посевное зерно. Там происходит захват зерна, и его перенос в борозды, которые смонтированы перед дисками сеялки. К рамке орудия, для заделки семян, устанавливают горизонтальную планку-волокушку. Диаметр дисков и колес, и расстояние между ними определяет изготовитель.

Самодельная сеялка поставлена на три колеса. Переднее колесо взято от детской коляски, заднее колесо — от детского велосипеда. Рама, согнутая в виде буквы П, изготовлена из полосового железа, шириной 11,5 см и длинной 52,5 см. На нее устанавливают бункер для семян, который представляет собой ящик, сделанный из многослойной фанеры.

После чего бункер затягивают болтами. Внутри установлен высевающий аппарат, на двух подшипниках скольжения. Сам он представляет из себя вал, сделанный из березы и вскрытый лаком, форма которого отдаленно напоминает катушку для ниток.

Когда самодельная сеялка перемещается по вспаханному участку, происходит вращение катушки высевающего аппарата, благодаря натянутой велосипедной цепи. Ячейка ленты захватывает семена находящиеся в бункере, и роняет их в специально прикрепленную воронку семяпровода.

Более современный вариант самодельной сеялки для мотоблока

Делается  самодельная сеялки для мотоблока трех основных частей: два ходовых колеса, высевающий валик, семенной ящик, два подшипника, два кронштейна для крепления сошника и ручки с кронштейном.

Семенной ящик изготавливают используя деревянные доски, толщиной 15 мм. Чтобы их снизу закрыть используют две стальные накладные донышки, толщиной 1 мм. Поперечные и продольные стенки соединены саморезами, шипами и стальными уголками. Внизу стенок ящика на шурупах или гвоздях устанавливаются деревянные наклади, толщина которых 15 мм.

Чтобы установить высевающий валик, в накладках и стенках сделаны вырезы в форме полукруга. Для этой же цели, к накладкам шурупами привинчивают кронштейны крепления. Для того, чтобы семена сбрасывались из ячеек в наклонных донышках установлены резиновые пластинки.

Колеса сеялки имеют диаметр 200 мм, и ступицы в 60 мм. В ступицах сделаны отверстия, которые одинаковы с диаметром высевающего валика. Сошник крепится к кронштейнам и изготавливается из листа стали в 1,5 мм. Несколько отверстий делается на кронштейне. Регулировать глубину, на которую будут сажаться семена, можно перезакреплением сошника в отверстиях. На заднюю стенку семенного ящика крепится кронштейн, через который идет соединение с мотоблоком.

Что такое картофелесажалка

Картофелесажалка автоматически сажает клубни через определенные интервалы и засыпает их землей.

Важно! Агрегат имеет силовую установку, которая обеспечивает его движение вдоль грядки и создает достаточную тягу для непрерывной присыпки клубней почвой. То есть под картофелесажалку вполне возможно переоборудовать обычный мотоблок. Технологически картофелесажалку можно разделить на три составные части:

Технологически картофелесажалку можно разделить на три составные части:

1. Силовой блок.
2. Бункер для хранения и подачи картофелин под посадку.
3. Сошники для подгребания земли (для укрытия размещенных в грядках клубней).

В зависимости от мощности двигателя мотоблока картофелесажалки различаются по следующим функциональным характеристикам:

1. По скорости прохода и высадки клубней.
2. По объему бункера, в котором помещается семенной материал (чем мощнее, тем больше картошки).
3. По обеспечиваемой глубине высадки. От мощности силового агрегата зависит производительность сошников, а точнее, с каким массивом земли они могут работать. Чем мощнее двигатель, тем большим объемом почвы блок может укрывать посаженные клубни.

Глубина посадки – не определяющий фактор, ведь в процессе обработки картофеля его все равно придется окучивать.

Важно! Слишком глубокая посадка приводит к более длительному прорастанию всходов, что сокращает общую продолжительность вегетативного периода. Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону

Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

Любой картофелесажалке требуется грамотный оператор. Это не просто человек, который направляет блок в нужную сторону. Он должен понимать весь процесс высадки картофеля и аккуратно соблюдать последовательность действий:

1. Сначала участок должен быть разрыхлен (вспахан), если это целина, или достаточно его просто продисковать, если землю обрабатывают каждый год.
2. Затем должны быть нарезаны борозды не менее чем по 40 см в высоту.
3. Далее в углубления борозд должны быть разнесены удобрения – перепревший навоз или смесь азотно-калийно-фосфорных удобрений.

И только затем начинают посадку. Если выполнять работы вручную, на это уйдет минимум в пять раз больше времени, чем при механизации процесса. И, разумеется, вдесятеро больше усилий. Поэтому из основных преимуществ применения картофелесажалки можно выделить:

• кратное увеличение производительности;
• минимизацию шагов по обработке почвы;
• одинаковую глубину высадки;
• обеспечение стандартного расстояния между клубнями;
• относительную простоту эксплуатации.

Как сделать картофелесажалку для мотоблока своими руками?

Именно качественный комплект для посадки картофеля является необходимым и важным помощником любого дачника. Но если вам не хочется покупать такое дополнительное оборудование, можно попробовать сделать картофелесажалку своими руками.

Картофелесажалка состоит из следующих элементов:

• контейнер для картошки;
• механизм для высадки клубней;
• рыхлители;
• колеса;
• устройства для закапывания лунок.

Все эти компоненты нужно будет изготовить самостоятельно. Чтобы не ошибиться и сделать все правильно, лучше всего использовать в работе чертежи. Их можно нарисовать самим, если есть об этом представления, или использовать уже готовые схемы. Для изготовления картофелесажалки понадобятся:

• листовой металл разной ширины и длины;
• гайки и болты;
• сварочный аппарат;
• болгарка;
• швеллеры;
• дополнительные колеса.

Самодельная картофелесажалка представляет собой небольшую тележку на колесах, которая крепится к мотоблоку. Чтобы ее изготовить, нужно следовать определенным этапам.

1. Создаем рамную конструкцию картофелесажалки Для этого свариваем между собой швеллера и продольно расположенные лонжероны. Их нужно соединить тремя поперечными элементами.Впереди конструкции устанавливаем арку с вилкой крепления и центральной тягой, здесь же устанавливают два кольца для крепления нижней тяги.Сбоку нужно закрепить пластинчатые опоры для крепления дисков для заделки борозд и семяпроводящих труб.После этого раму укрепляют и усиливаю с помощью стальных полос. Усиливаем также арку, укладывая на нее стальные косынки.
2. Колеса, держатели и рыхлители картофелесажалки В качестве колес можно использовать любые от некрупной техники. Можно также сделать колеса самостоятельно из стальных листов.Затем колеса надевают на шипы оси с помощью подшипников и хорошо закрепляют. Держаки для рыхлящих лап создаются с помощью сварки. Собирают штангу квадратной формы, для чего используют металлические уголки. С двух сторон штанги крепят обоймы, в которые будут вставляться стойки культивирующих элементов. Зазор между стойкой и обоймой не должен быть больше одного миллиметра.Посадочное устройство создают из стальной толстостенной трубы с сечением 100 мм. Снизу к трубе крепится сошник для нарезки борозд, который должен быть регулируемым. Для таких целей на конструкцию надеваются ременные стремянки, путем ослабления которых можно проводить регулировку сошника.Диски для заделки борозд надеваются на заднюю часть посадочного устройства. Колеса конструкции оснащаем грунтозацепами, между ними устанавливаем деревянный диск с четырьмя полукруглыми пазами. Он будет захватывать картофель и перемещать в вырытые лунки.
3. Делаем бункер для семян Его лучше всего создавать из металлических листов, толщина которых от 3 мм. Принцип работы следующий:
   • По шаблону отмериваются и вырезаются четыре стороны.
   • Все составляющие соединяются сваркой, а дно застилается резиной, что предотвратит повреждение клубней.

   После этого на раму сажалки крепится держатель разрыхляющих лап и ось для колес. Она состоит из толстостенной трубы, шипообразных вставок. Все элементы закрепляются болтами и привариваются, также устанавливается бункер.

4. Изготавливаем сидение Его можно сделать из металлического уголка, к которому крепятся доски и обтягиваются поролоном или любым другим мягким материалом.

Существует много вариантов создания самодельной картофелесажалки. Она будет необходимой в том случае, если фермер не хочет тратить деньги на дорогостоящее навесное оборудование, но намерен сделать работу на участке упрощенной.

Устройство и изготовление картофелесажалки

Самодельная картофелесажалка в принципе представляет собой тележку на колесах, присоединенную к мотоблоку. Это только поначалу конструкция приспособления для посадки картофеля выглядит простой, но в ней имеются некоторые нюансы. Мотоблочная картофелесажалка устанавливается на шасси из швеллера с двумя продольно расположенными лонжеронами соединенными тремя поперечинами. В передней части рамы находится вилка и арка. По бокам шасси установлены стойки заделывающих дисков и опоры механизма подачи посадочного материала.

Колесная база состоит и из двух колес с грунтозацепами. Между колес находится диск из дерева толщиной 60 мм с четырьмя равномерно расположенными полукруглыми пазами, размеры которых должны позволять захватывать даже большие картофелины. Также вместо колеса с пазами для посадки картофеля может использоваться система из шестеренок, цепи и расположенных на ней лотков для клубней.

Как показывает чертеж, имеется еще один важный элемент устройства – это бункер, который располагается над колесами. Для изготовления емкости для картофеля понадобится 3 мм лист металла. Узкую горловину и дно бункера, во избежание повреждения корнеплодов, следует застелить резиной.

Колесо с пазами должно быть прикрыто специальным щитком, который предотвратит самопроизвольное выпадение картофеля до момента его попадания в землю.

Раму самодельной картофелесажалки следует укрепить стальными полосками, которые необходимо разместить от средней поперечины до арки. Также нужно приварить дополнительные уголки и накладки из стали толщиной порядка 4 мм.

В интернете можно найти много чертежей и видеоматериала с самыми различными конструкциями картофелесажалок.

https://youtube.com/watch?v=696bnd1x9Is

Сиденье оператора и ось

К лонжеронам необходимо прикрепить опору и подножку из 5 мм стали. Подножку по высоте необходимо делать с учетом роста оператора и таким образом чтобы пользование картофелесажалкой не вызывало затруднений.

Сиденье изготавливают из металлического уголка 45х45х4 мм. На каркас крепятся доски, которые выстилаются поролоном и обтягиваются кожзаменителем или крепкой плотной тканью. Можно сделать самое простое, как показано на фото, но в принципе для большего удобства можно использовать старое автомобильное кресло, купленное на авторазборке. Однако в большинстве случаев картофелесажалки делаются без сиденья.

Под рамой закреплена колесная ось и кронштейн для крепления рыхлителей. Для оси используется металлическая толстостенная труба, по обоим краям, которой находятся шипы, вытачиваемые на токарном станке и фиксируемые стальными штифтами.

Колеса

Специальные колеса для картофелесажалки

Колеса для самодельной картофелесажалки должны иметь специальные грунтозацепы. Желательно взять любые, подходящие по размеру, колеса от сельскохозяйственной техники.

Ступицы, которые удерживают колеса, должны иметь по два подшипника, и защищены от грязи прокладками из войлока. Крепление оси к раме осуществляется посредством двух металлических пластин и четырех болтов или уголков и сварки, как показано на фото.

Рыхлители

Для держателя рыхлителей применяется металлическая штанга, по краям которой установлены обоймы держащие стойки лап. Штанга изготавливается из металлического уголка 50х50х5 мм, но лучше всего для прочности использовать квадратную трубу. Обоймы делают из металлических 5 мм пластин.

Высеватель

Для изготовления высевателя картофеля необходимы минимальные затраты. Для этого необходимо взять 100 мм трубу с толщиной стенок не менее 3 мм, в нижней части которой крепится бороздорез.

Диски для закапывания картофеля можно взять от сеялки и устанавливают по два подшипника вместо одного. Подшипники необходимо установить таким образом, чтобы исключить попадание грязи в узел.

На видео показано, как в реальности происходит посадка картофеля мотоблочной картофелесажалкой собранной своими руками.

Необходимые материалы

Картофелесажалку можно изготовить в домашних условиях, ведь для этого не требуется наличие каких-либо редких комплектующих и особых инструментов. Самодельные картофелесажалки, чертежи которых можно свободно встретить в интернете, изготавливаются из следующих материалов:

• рама, состоящая из стальных труб и уголков для крепления к ней остальных деталей конструкции;
• резервуар (бункер) для клубней картофеля;
• шестерни, которые будут приводить весь механизм посадки в действие;
• стальные части, формирующие лунки, в которые будет посажен картофель, а также закапывающие их после этого;
• колесная база.

Это все составляющие конструкции самодельной картофелесажалки, которые нужно изготовить, либо взять от старой сельскохозяйственной техники. Естественно, в работе не обойтись без сварочного аппарата, болгарки, а также наличия различных швеллеров, лонжеронов и прочих сопутствующих материалов.

Можно также изготовить дозатор удобрений для картофелесажалки своими руками, при помощи которого будет осуществляться одновременная посадка и удобрение лунок. Это довольно распространенное явление, ведь при ручной посадке нередко используют смесь золы и куриного помета, либо навоза, с добавлением фосфорных удобрений.

Делать это, конечно, необязательно, но дополнительное удобрение поспособствует скорейшему созреванию урожая, что немаловажно в наших регионах, где лето достаточно короткое. О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи.

О том, для чего нужен снегоуборщик на дачной участке, вы можете узнать из этой статьи..

Для примера, прочитайте статью о снегоуборщике Honda – описание модельного ряда, основных характеристик, преимуществ и недостатков моделей.

А в этой статье – представленая подробная инструкция, как самостоятельно сделать снегоуборщик к мотоблоку.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств. Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Картофелесажалка для минитрактора и мотоблока

Данное оборудование для посадки картофеля просто незаменимо для фермеров, так как позволяет сэкономить массу времени и труда. Конструкцию можно собрать по своему усмотрению с учетом размеров, чертежей и картинок (имеется в виду количество рядов)

Важно предусмотреть регулировку для расстояния рядов

Картинка картофелесажалки для мотоблока Фаворит

Картофелесажалку для мотоблока лучше всего использовать на прежде обработанных поверхностях. Глубина посадки так же должна регулироваться по размерам и чертежам. Навесное оборудование для мотоблоков широко используется для небольших дачных участков и для объемных полей.

Фото покупной картофелесажалки для мотоблока или минитрактора

Картофелесажалку можно применить не только конкретно для посадки картофеля, с ее помощью легко высаживать и другие овощи, главное, нужно выбрать правильную регулировку. Прежде чем приступать к изготовлению картофелесажалки необходимо сделать чертеж и подробные замеры. Чем бы ни являлся механизм, у него всегда должна быть своя рама, к которой будут крепиться все последующие детали. Иными словами рама – это основа.

Чертеж картофелесажалки

1. В случае сажалки, в качестве рамы берется часть стального швеллера, из него делается что-то вроде пары лонжеронов, которые соединяются отрезками стали.
2. Впереди присоединяется с помощью сварки арка из стали, а так же два кольца, которые послужат в качестве крепления нижней тяги.
3. По бокам рамы крепятся пластинчатые опоры, которые будут семявыводящим механизмом.
4. После всего сделанного стоит закрепить раму стальными полосами.
5. Арку можно укрепить с помощью косынчастой накладки из стальных листов. Их стоит вырезать в форме треугольника.
6. Бункер цепляется к кронштейну при помощи болтов.

Картинка картофелесажалки для мини трактора

Как сделать бункер для картофелесажалки

Для того чтобы изготовить вместилище для сыпучих материалов, нужна фанера толщиной примерно 1 мм. Вырезать детали нужно лобзиком по чертежам, картинкам или готовым шаблонам. Затем все обрабатывается олифой. Уже готовое изделие можно покрасить краской, но стоит учитывать, что она должна быть водостойкой. Внутреннюю часть бункера стоит застелить резиной, это поможет избежать деформации клубней.

Чертеж картофелесажалки

Затем к раме присоединяется болтами держатель. Ось должна состоять из трубы. При выборе смотрите, чтобы у нее были утолщенные стены, так как раме придется брать на себя немалые нагрузки. Когда механизм будет полностью собран, нужно будет заварить штифты.

Смотрите видео: Картофелесажалка своими руками для мотоблока

Картофелесажалка для мотоблока своими руками собрана. Надеемся, что размеры, чертёж, картинки и видео помогут вам правильно собрать навесное оборудование для минитрактора или мотоблока любой модели. Облегчите себе ведение фермерского хозяйства, изготовив дополнительные приспособления самостоятельно.

Завершающие операции

Для работы лифта потребуется изготовить посадочный ствол и верхний узел с ведомой звездочкой цепной передачи. Если не знаете, как поведет себя мотоблок с высокой картофелесажалкой, то лучше всего перестраховаться и сделать лифт стандартной высоты 60-70 см. Например, мотоблоки «Нева» обладают посредственной устойчивостью, а Салюты способны работать даже с бункером на 50 кг картошки и лифтом под 100 см.

Китайские мотоблоки практически ничем не отличаются от отечественных. Лучше всего для работы с картофелесажалкой подходят итальянские и французские мотоблоки, у них настолько низкая посадка центра тяжести, что нагрузки на руки водителя практически нет. Таким мотоблоком с картофелесажалкой на 50 кг посевного материала можно за день посадить 50 соток и даже не ощутить усталости.

Лифт и бункер

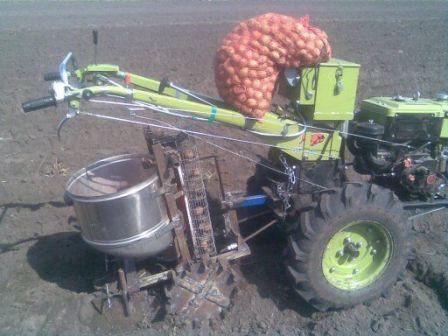

Для посадочного ствола картофелесажалки можно использовать метровую стальную трубу с внутренним диаметром 90 мм и толщиной стенки 3 мм. В корпусе трубы необходимо сделать продольный разрез шириной 2 см. Размер определяется толщиной крепежной пластины чашки.

На верхушке посадочного ствола устанавливают вал на подшипниках или втулках, это неважно, высота узла тоже не имеет значения, главное, чтобы работа звездочки не мешала в управлении мотоблоком и прицепным устройством. Бункер для картофелесажалки можно изготовить из любой стальной емкости. Лучше всего сварить его вручную из листового металла

Важно, чтобы днище имело косой скат, чтобы посадочный материал скатывался к точке захода чашек цепного лифта

Лучше всего сварить его вручную из листового металла

Важно, чтобы днище имело косой скат, чтобы посадочный материал скатывался к точке захода чашек цепного лифта. Бункер для картофелесажалки можно изготовить из любой стальной емкости

Лучше всего сварить его вручную из листового металла

Бункер для картофелесажалки можно изготовить из любой стальной емкости. Лучше всего сварить его вручную из листового металла

Важно, чтобы днище имело косой скат, чтобы посадочный материал скатывался к точке захода чашек цепного лифта

Оптимальная форма бункера для посевного аппарата – усеченная перевернутая пирамида или конус. Емкость для картофеля нельзя делать прямоугольной или слишком низкой, в этом случае мотоблок будет клевать носом. По мере расходования посадочного материала, наоборот, задирать нос вверх. Бункер должен находиться прямо над осью колес картофелесажалки.

Последним изготавливается плуг для картофелесажалки. Если кто пахал мотоблоком, знает, что сила реакции давления грунта сильно накреняет агрегат. Чтобы избежать крена мотоблока, лемех изготавливается двухножевым. В некоторых моделях мотоблоков производитель комплектует аппарат готовым держателем и приспособлением для нарезки борозд. Остается перенести их с мотоблока на картофелесажалку и установить на самодельном приспособлении, позволяющем регулировать высоту установки ножа.

Для сцепки картофелесажалки с мотоблоком используется стандартная схема фаркопа или вылет на вертикальной шпильке. В результате мотоблок и картофелесажалка образуют прочное и одновременно гибкое сочленение двух агрегатов. Это позволяет при посадке легко объезжать препятствия, ровнять борозду, разворачиваться и регулировать глубину нарезки. Все детали картофелесажалки необходимо окрасить атмосферостойкой эмалью, чтобы избежать коррозии сварочных швов.

Звездочку и цепь смазывают графитовой смазкой, а подшипники и втулки набивают консистентной смазкой, например, Литолом или Циатимом. Периодически, после каждой посадки, цепь и звездочки картофелесажалки необходимо очищать от налипшей грязи и смазывать. Чем чище цепь, тем меньше нагрузка на мотоблок.

Изготовление картофелесажалки своими руками

Сделать самостоятельно картофелесажалку к мотоблоку в домашних условиях довольно сложно. Некоторые операции (сварочные и токарные работы) придется все же делать в производственных условиях. Перед началом работ лучше сделать чертежи картофелесажалки для мотоблока своими руками. Это поможет просчитать количество материала и определить наиболее оптимальную последовательность работ.

Для производства данной работы понадобится:

• Лист стальной толщиной до 2 мм для сварки бункера.
• Труба профильная сечением 25х25 мм для сварки рамы изделия.
• Цепь мотоциклетная или велосипедная.
• Две одинаковые звездочки диаметром 80 мм.
• Ось колесная (придется вытачивать под размер используемых подшипников и внутренний посадочный диаметр звездочки).
• Колесные ступицы для крепления приводных колес.
• Диски культиваторные.
• Бороздодел (плуг). Делать его необходимо из куска прочного листового металла, так как на него будет оказываться высокое давление.

Порядок работ:

1. Первым делом сваривается рама конструкции, на которой будут установлены все рабочие части. Она сваривается из профильной трубы. К раме привариваются стойки конвейера, лонжероны, чтобы придать конструкции жесткости. Также к ней приваривается фаркоп для сцепления с мотоблоком.
2. Снизу привариваются крепежные конструкции плуга, дисков, обоймы и корпуса подшипников.
3. Далее производится сборка вала. На вал при помощи шпонки насаживается и закрепляется приводная звездочка транспортировочного конвейера. Сам вал устанавливается в подшипники. На его окончание монтируется ступица колес.
4. Следующим шагом производится изготовление чаш транспортера. Делаются они из толстой проволоки Ø 6 мм в форме кольца диаметром 60 мм (средний размер посадочного клубня). Снизу к кольцу приваривается кусок проволоки, делая углубление чаши.
5. Готовая чаша приваривается к креплению. Последнее приваривается к звеньям цепи. В зависимости от диаметра приводной звездочки, колеса и длины цепи можно опытным путем определить шаг установки чаш транспортера, чтобы расстояние между посадочными клубнями было от 25 до 30 см.
6. После того как цепь транспортера готова, приступают к монтажу холостой (натяжной) звездочки и натягивающего устройства картофелесажалки, сделанной своими руками. Принцип его работы такой же, как и принцип натяжения цепи велосипеда.
7. Далее монтируется бункер. Он должен быть смонтирован таким образом, чтобы рабочая часть транспортера проходила через него и захватывала посадочный материал. При этом цепь не должна цепляться за стенки бункера, так как это может привести к его разрушению.
8. После этого необходимо установить цепь. Чтобы продеть ее через отверстие бункера, цепь необходимо рассоединить. После этого она соединяется и устанавливается на рабочее место.
9. Холостая сторона транспортера закрывается желобом из тонкой оцинковки. Делается это для того, чтобы картофель при перекидывании транспортера не падал в неположенном месте.
10. Далее монтируются диски. Крепятся они на специальные сектора, которые позволяют при необходимости менять угол атаки и угол наклона.
11. Последним шагом устанавливаются приводные колеса.
