Картофелекопалка для минитрактора

Инструкция по изготовлению веерного варианта

Картофелекопалку веерного типа изготовить проще всего, при этом требуются лишь базовые навыки в обращении со слесарными принадлежностями и электроинструментом. Иногда удается обойтись даже без сварочного аппарата, заменив швы резьбовыми соединениями, однако использование электросварки все же даст более быстрый и предсказуемый результат. Эту методику и возьмем за основу.

Необходимые инструменты и материалы

Чтобы сделать картофелекопалку в домашних условиях, понадобятся следующие инструменты:

• контрольно-измерительные и чертежные принадлежности;
• верстак с тисками или другим фиксирующим устройством;
• ножовка по металлу, электролобзик с мелкозубыми пилками или болгарка с отрезными дисками;
• электродрель с набором сверел;
• набор гаечных ключей;
• кувалда или тяжелый молоток;
• сварочный аппарат и электроды к нему.

Роль материалов играет металлопрокат различных видов (уголок, швеллер, труба, прут) и размерностей, листовая сталь толщиной не менее 6 мм, детали крепежа. Зачастую можно использовать полуфабрикаты, оставшиеся после строительства или ремонта. Кроме того, понадобятся два колеса диаметром 5-20 дюймов, желательно – на резиновом ходу. Их можно найти практически в любом крупном строительном магазине.

Алгоритм изготовления и сборки

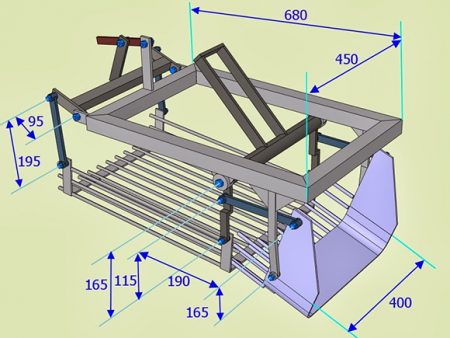

Процесс изготовления картофелекопалки начинается с создания подробного чертежа будущего устройства. В нем должны быть учтены параметры имеющихся материалов и требуемые от картофелекопалки свойства, в том числе – ширина и глубина захвата.

Объем поднятой земли должен быть достаточно большим, чтобы захватить всю корневую систему, но при этом соотносится с мощностью мотоблока – маломощные аппараты просто не смогут работать с картофелекопалками больших объемов.

После того, как чертежи будут выполнены и проверены, приступают непосредственно к изготовлению устройства. Эта работа включает такие этапы:

1. Разметка и нарезка заготовок. Из профиля делаются заготовки для рамы и решетки, из листовой стали – для рала.
2. Обработка заготовок: подгонка кромок, формование изогнутых деталей, сверление технологических отверстий и другие подготовительные операции.
3. Сварка неразъемных соединений. Для обеспечения временной фиксации деталей пред сваркой можно использовать проволоку, стяжные хомуты и другие легкосъемные крепежи.
4. Сборка резьбовых креплений, установка подшипников и колес.
5. Контроль точности сборки, при необходимости – внесение изменений в конфигурацию устройства.
6. Повторная механическая обработка (зачистка) поверхностей, подготовка под покраску.
7. Нанесение лакокрасочного покрытия.
8. Настройка картофелекопалки.

Последний пункт предполагает адаптацию собранного устройства к конкретным условиям использования. Для этого еще на этапе проектирования предусматриваются настраиваемые узлы, например, регулировка высоты установки колес, которая, в свою очередь, влияет на глубину копки.

Специфика использования навесной картофелекопалки

Вне зависимости от используемого типа навесного оборудования работает картофелекопалка по стандартному принципу:

• Устройство крепится с помощью стандартного навеса в задней части минитрактора;
• При работе лемех погружается в землю на 25-30 сантиметров, после клубни вместе с землёй перемещаются на транспортный механизм;
• Происходит очистка картофеля от грунта;
• Очищенные клубни снова выбрасываются на землю. После достаточно собрать картофель.

Достоинства использования картофелекопалки трудно переоценить:

• Минимальные потери урожая при уборке;
• Бережливая работа – структура клубней не повреждается;
• Высокая скорость сбора урожая;
• Конструкция устройства очень простая, потому оно отличается простотой в обслуживании и ремонте. Также картофелекопалку можно сделать своими руками;
• Навесное устройство можно крепить на различную сельскохозяйственную технику: минитракторы, мотоблоки, тракторы;
• Некоторые модификации копалок укомплектованы бункером-накопителем, в который попадает картофель после очистки.

Как сделать картофелекопалку для минитрактора своими руками

Рассмотрим изготовление картофелекопалки для минитрактора своими руками. Картофелекопалка транспортерная может быть собрана собственноручно. Для этого необходимо иметь под рукой чертежи, на которых детально будут расчерчены все части агрегата.

Насколько целесообразнее изготовлять такое оборудование самому, решать каждому, но следует учесть, что самодельная картофелекопалка подходит для вспахивания небольшого участка. Большие площади лучше обрабатывать промышленным оборудованием, приобретенным у производителя. При уборке картофеля копалка, своими руками для трактора изготовленная, проходит по участку, выкапывает и собирает клубни.

Для того чтобы собрать орудие пассивного типа, понадобятся материалы. В первую очередь, лист железа из прочной стали, который будет выполнять функцию лопаты. Желательно, чтобы его ширина была не меньше 3-5 мм, в противном случае железо будет быстро затупляться. Многие используют диски циркулярки, из которых вырезают два сектора и сваривают между собой. Такая сталь намного выносливее и служит дольше.

Для отсеивания земли подойдут прутья из арматуры. Их приваривают с тыльной стороны лопаты.

В качестве подвеса можно использовать металлический швеллер, предварительно рассчитав глубину погружения в землю.

Лопаточная часть должна иметь форму треугольника для лучшего погружения в почву. Устройство с помощью крепежей прикрепляется к мотоблоку и требует обычного передвижения по посаженным картофелем рядам.

Может быть изготовлена грохотная картофелекопалка на трактор своими руками. Сборка этой конструкции сложнее предыдущей, поэтому понадобится заранее продуманная схема. Во избежание быстрой поломки самодельная картофелекопалка должна быть изготовлена из добротных материалов. Чтобы создать эффективное сооружение, есть смысл потратить на него чуть больше времени, и оно окупится экономией затраченного времени на вспашку и сбор урожая.

Самодельная картофелекопалка для трактора изготовляется из таких материалов:

• металлическая профильная труба для рамы;
• железный пласт (3-4 мм) для ковша;
• железная арматура;
• металлический швеллер для вертикальной тяги;
• ступица из передней части любой легковушки;
• редуктор;
• может пригодиться карданный вал;
• шлицевое соединение от КПП;
• одно или два колеса (зависит от типа устройства);
• элементы крепежа;
• инструменты: дрель, болгарка, сварочный аппарат.

От размера колеса будет зависеть высота устройства над почвой. Рама держится на двух точках опоры. Редуктор срабатывает или от колес, или от вала отбора мощности культиватора. Шлицевое соединение нужно для подвижности лемеха и колебательных движений решетки.

От угла наклона решетчатой части будет зависеть способ сбора урожая. Если грохотную часть сильно наклонить вниз, то картофель будет сыпаться на землю. При изменении угла наклона и поднятии решетчатой части вверх клубни будут задерживаться на сетке, и тогда их можно будет собрать сразу в мешок, но для этого нужно будет машину постоянно останавливать.

Картофелекопалка своими руками может иметь любую форму и размеры, все зависит выбора конструктора

Важно сохранить принцип работы, предполагающий загребание земли с клубнями картофеля в решетку, в которой будет происходить их отсеивание. Самодельные картофелекопалки к минитрактору можно изготовить из старых деталей машин и любых подручных средств. Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации

Самое главное, чтобы картофелекопатель соответствовал всем нормам безопасности и не наносил травмы в процессе эксплуатации.

Веерная картофелекопалка

Конструкция такой картофелекопалки довольно проста, ее можно изготовить из подручных средств. Главное, чтобы металл был прочным, например, сталь.

Другое название – стрельчатая копалка – отражает внешний вид данного устройства: к лемеху прикреплены стальные зубья, похожие на веер или стрелы.

Состоит конструкция всего из трех элементов:

• лемех
• зубья
• кронштейн

Для лемеха необходима листовая сталь (толщина 3-4 мм). Прямоугольный стальной профиль для кронштейна, прутья круглого сечения или арматура не толще 10 мм для зубьев.

Принцип действия такой конструкции: лемех приподнимает пласт почвы вместе с клубнями и направляет на наклонно расположенные зубья, на которых картофель очищается от земли, после чего падает на поверхность почвы.

Такая конструкция считается одной из самых надежных, а также проста в исполнении. Подробные чертежи можно найти в Интернете.

Характеристика, описание и цены

Цена за любую картофелесажалку зависит от того сколько вы планируете потратить на данное оборудование, и еще несколько пунктов:

• оцените площадь, которую вам нужно засадить, ведь моделей картофелесажалок множество, одни подходят для засева небольших плантаций. А другие рассчитаны на крупные засевы;
• перед покупкой навесного оборудования, стоит внимательно посмотреть какое крепление у вашего трактора, потому что крепления на навесе и тракторе могут разниться;
• стоит оценить и работоспособность выбранной картофелесажалки, при каком темпе она сможет работать, выносливость очень важна особенно при больших объемах.

Дополнительные функции

Стоимость картофелесажалок разнится, и зависит от количества встроенных дополнительных функций. Начинается с бюджетных вариантов и заканчивается дорогими моделями с встроенными распределителями удобрений и прочих витаминно-минеральных добавок.

Старайтесь покупать спецтехнику напрямую у производителей, тогда ценовой накрутки на оборудование не будет.

Модели картофелесажалок, которые нам предлагают производители сельскохозяйственной техники:

• Недорогой вариант для мини трактора 2 MBS-1, у этого агрегата довольно хорошие технические данные для работы на небольших хозяйствах, стоимость – 17 000 – 19 000 рублей.
• Модель Л – 201 (подробнее тут), дорогая, но зато оснащена объемной емкостью для картофеля и дополнительными автоматическими регулировками, для удобства работа оборудования, стоимость такой техники – 79 500 – 81 000 рублей.
• Если площадь пашни большая, то необходима картофелесажалка как минимум за 400 000 рублей.
• Ну а если у вас промышленное предприятие, то здесь подойдет только четырехрядная модель класса S-супер, с гидравликой при подъеме бункера с картофелем, стоит она, начиная от 550 000 р.

S-супер

Выбирая себе картофелесажалку, обратите внимание на мощность трактора, к которому приобретаете навесной агрегат. Если мощность мала, то при большом весе агрегата, трактор ее просто не потянет

В этом случае есть варианты компактных и легких моделей:

• Модель украинского производства КСЦ – 3, главный плюс этой картофелесажалки ее вес – 73 кг, а утянет ее даже мотоблок.
• Модель Синтай 2 СМ-1, тяжелая и оснащенная дополнительными опциями, способная обрабатывать довольно большие площади земли.

Синтай 2 СМ – 2 вес этой картофелесажалки от 200 кг.

В дополнительное оснащение входит:

• вспашка земли и ее уплотнение;
• разрыхление почвы;
• распределение удобрений в радах.

Модель ASK – 2, автоматическая система посадки дополнительно снабжена окучником Tehnos, который заравнивает ряды после посадки. Модель 2СМ-1 благодаря малому весу, подходит для болотистых и вязких земельных участков.

ASK-2

Модель GL 30-ECO, удачное решение, если земля каменистая и твердая, благодаря большому весу, обрабатывать агрегат будет без проблем. Модель SK 2-130, тяжелая оснащенная коваными колесами, подходит для плотной сухой почвы. Перед выбором картофелесажалки смотрите не только на ее вес и характеристики, но и на колесную базу и дорожный просвет, потому что у почвы тоже есть свои свойства, она бывает:

• мягкая;
• рыхлая;
• болотистая;
• сухая;
• твердая;
• каменистая.

Некоторые землевладельцы размышляют, какая картофелесажалка лучше: автоматическая или полуавтоматическая.

Что ж давайте рассмотрим и тот и другой вариант.

Полуавтоматическая картофелсажалка

Полуавтоматическая модель требует обязательного присутствия помощника тракториста, так как нежно регулировать процесс распределения картофеля и минеральных удобрений.

Работа, конечно, идет быстрее, так как водителю не нужно отвлекаться и регулировать процесс, но обязательное наличие оператора это минус. Агрегат подойдет небольшим хозяйствам, где могут помогать ваши члены семьи. Автоматическая модель подходит для крупных хозяйств, где на каждую единицу техники выделен один человек.

Вам нужно только присоединить и отрегулировать настройки. Главное не забывайте вовремя досыпать семена картофеля.

Преимущества и недостатки

Применение картофелекопалки дает возможность воспользоваться целым рядом преимуществ:

• отсутствие необходимости применять грубую физическую силу для сбора урожая;
• возможность обслуживания полей огромной площади;
• картофелекопалка является полной заменой традиционной лопаты;
• на земле появляется чистый картофель без следов почвы на ее поверхности.

Пожалуй, основным преимуществом является сравнительно небольшая стоимость оборудования при выборе в пользу самостоятельного создания.

Тем не менее, здесь также есть и свои минусы. Первым из них является трудоемкость процедуры разработки такой техники. Здесь необходимо помнить о том, что для создания максимально эффективной картофелекопалки следует внимательно изучить конструкцию готовых моделей, представленных на рынке. В идеале – использовать специальные чертежи, доступные в интернете на профильных порталах. Вторым минусом является более высокий вес, нежели в случае с заводской продукцией. Производители стараются делать картофелекопалки более легкими, уменьшая тем самым нагрузку на двигатель. Соответственно, третьим минусом, который появляется вследствие второго: при более высоком весе конструкции двигатель будет расходовать больше горючего.

Но даже несмотря на сложности, возникающие при проектировании и сборке картофелекопалки, увеличенный вес и немного больший расход топлива, владелец сэкономит много денег на фирменной продукции.

Особенности

Любая картофелекопалка предназначена для вытаскивания картошки на поверхность почвы. Характерность всех устройств идентична и не связана ни с маркой, ни с моделью. Несмотря на многочисленное число вариаций, устройства разделяются на вибрационные и простые.

Простые копалки представляют собой пассивные устройства, которые работают, как лопата или плуг. К деталям просто приварены зубья или стержни. Плуг углубляется в почву, рыхлит и переворачивает. Картофель поднимается на стержнях, оставаясь на поверхности.

На транспортере картофель очищается от грунта – чистые овощи проще собирать. Барабанный механизм представляет собой вращающийся веер, который отбрасывает клубни в стороны. Привод этого веера связан с колесами-грунтозацепами. Каждый фермер придумывает для своего хозяйства новые и более удобные устройства.

Виды картофелекопалок для мотоблока и какую лучше выбрать

Различные типы картофелекопалок для мотоблоков могут отличаться по ряду признаков. Обычно выделяют пять основных устройств: веерная, грохотная, барабанная, транспортерная, конвейерная.

Веерная

Веерная картофелекопалка – наиболее простой и универсальный агрегат. Название данного устройства объясняется расположением зубьев. Они выполнены из равных по длине отрезков арматуры, соединенных по форме веера.

Строение веерной картофелекопалки схоже с сельскохозяйственным плугом

Принцип работы не имеет весомых различий с остальными видами картофелекопалок: устройство погружается в землю и вылавливает клубни, которые, в свою очередь, просеиваются от грунта за счет большого расстояния между зубьями. В завершение выкопанные и очищенные от почвы плоды оказываются на поверхности грядок, где их удобно собирать вручную.

Грохотная

Основное отличие грохотной картофелекопалки от прочих видов устройств заключается в наличии решетчатого отсека. Относительно земли он расположен под углом, что позволяет с меньшим усилием погружать зубья в почву. Также за счет дополнительной точки опоры и пары колес грохотный агрегат имеет более устойчивую конструкцию, нежели веерная картофелекопалка.

Свое название грохотная картофелекопалка получила благодаря шуму и колебаниям, производимым при работе

Достоинство грохотного устройства заключается именно в решетке. За счет постоянных колебательных движений отсека собранные клубни более качественно и быстро очищаются от земли.

На видео о картофелекопалках для мотоблока в работе чаще всего фигурирует именно грохотный вариант устройства, т. к. он наиболее применим при обработке как небольших, так и крупных участков земли.

Барабанная

Барабанная картофелекопалка – полностью механизированное устройство, которое способно по максимуму облегчить процесс сбора урожая. Благодаря этому агрегату плоды не только выкапываются и очищаются от земли, но и транспортируются в отдельный ящик.

Конструкция устройства подразумевает наличие решетчатого барабана. В него плоды попадаются непосредственно после выкапывания плугом. За счет непрерывного вращения клубни очищаются от излишков грунта, а затем отправляются в заранее подготовленную тару.

Чаще всего к изготовлению картофелекопалки для мотоблока с барабаном своими руками прибегают с целью облегчить сборку урожая, однако это условие не всегда выполнимо.

Использовать барабанный агрегат можно исключительно на мягкой, взрыхленной почве

Транспортерная

Транспортерная картофелекопалка применяется реже, чем прочие виды устройств. Принцип работы данного агрегата заключается в движении пласта земли с корнеплодами по транспортеру. Процесс очистки плодов от грунта таким способом происходит медленнее, чем в барабанной или грохотной картофелекопалках, потому времени на обработку почвы может уйти больше.

При работе с транспортерной картофелекопалкой важен тип почвы, устройство не применимо на участках с влажной или вязкой землей

Внимание! Использование транспортерной картофелекопалки не рекомендуется в местах роста сорняков. Длинные стебли растений наматываются на перегородки, что может привести к выходу устройства из строя.

Конвейерная

Еще один вид устройства, который редко встречается в личном пользовании землевладельцев, – конвейерная картофелекопалка. Она представляет собой конструкцию, состоящую из ковша и ленты. Вместе с отрезком грунта плоды помещаются в емкость, а затем движутся по конвейеру. В процессе клубни очищаются от земли и укладываются на поверхность почвы, где в последующем собираются вручную.

С помощью конвейерной картофелекопалки возможна обработка сразу нескольких грядок

Несмотря на разнообразие агрегатов, наиболее универсальными устройствами считаются веерная и грохотная картофелекопалки. Они подходят для любых типов почв и хорошо справляются с поставленной задачей. Также нередко в пользовании фермеров можно встретить барабанную картофелекопалку, однако для ее работы необходимо учитывать требования по эксплуатации.

Что такое картофелекопалка и ее виды

Картофелекопалка — это сельскохозяйственная техника, используется фермерами, частными земледельцами для упрощения процессов уборки урожая картошки.

Основные детали картофелекопалки для мотоблока своими руками:

• основа — металлическое основание картофелекопалки: это рама из сверхпрочного толстого металла;
• тяговое крепление отвечает за крепеж тяг механизма;
• вертикальные стойки — нужны для закрепления ножа-лемеха на них;
• лемех — основной элемент картофелекопалки, представляет собой нож, который углубляется в землю, взрыхляя почву;
• регулировочные тяги — предназначены для регулировки угла атаки лемеха;
• опорные колеса — необходимы для движения картохо-копалки по обрабатываемой площади.

Картофелекопалки для минитрактора применяются на рыхлой среднеуплотненной почве.

Обратите внимание! Независимо от вида, работа всех устройств схожа: инструмент углубляется в землю заостренной частью, продвигаясь вдоль грядок, поднимает земельные пласты с клубнями картошки. Картофелекопалки к мотоблоку существуют следующие:

Картофелекопалки к мотоблоку существуют следующие:

• веерообразные (стрельчатые);
• транспортерные;
• вибродинамические (грохотные).

Собираем своими руками садовый измельчитель

Веерная

Веерная самодельная картофелекопалка для мотоблока универсальна. Картофель-копалка конструктивно очень проста. Ее механизм не имеет вращающихся деталей, которые в других картофель-копалках быстро выходят из строя при больших нагрузках во время сбора урожая. У этого вида есть еще другие названия: из-за характерного внешнего вида их называют «лапа» или стрельчатая, а модели промышленного образца — Дельфин.

Из опыта работы с веерными моделями для трактора, фермеры отмечают ряд «плюсов», пользуясь этим типом:

• возможность работы с мотоблоками малых мощностей;
• простота в соединении с мотоблоком;
• относительно низкие цены на промышленные модели;
• надежность;
• хорошая скорость уборки.

К минусам работы веерных картофелекопалок относят:

• вероятность потери картофельного урожая, происходит по причине малой ширины захвата копки;
• часть урожая может быть повреждена ножом, от чего станет не пригодна.

Транспортерная

Конструкция транспортерной картофелекопалки к мотоблоку несложная По центру механизма размещена транспортная лента, при помощи которой собранный урожай корнеплодов движется по ленте вверх, очищаясь от грязи и налипшей почвы. Транспортная лента движется по кругу используя мощность от крутящего элемента мотоблока посредством цепей, вариатора, шестеренок. Сделать картофелекопалку своими руками можно, но нужно соблюдать технику.

Плюсы транспортерного копателя:

• не повреждает картошку;
• простота в управлении;
• совместима с мотоблоками большой мощности и маленькими тракторами.

К минусам транспортерной КК можно отнести вероятность попадания в транспортер посторонних предметов, которые могут заклинить механизм и вывести из строя

Грохотная

Конструкция вибрационной КК, еще называемую «грохотной» проста – устройство состоит из 3-х деталей:

• лемехнож;
• подвижная решетка с вибрирующим механизмом, который обрабатывает собранный урожай;
• металлический каркас.

Этот тип КК применяется в сельхозпроизводствах для уборки картошки с больших площадей, иногда в промышленных масштабах. Агрегат работает так: сбор и просеивания клубней на вибрационном столе осуществляется посредством вибраций, поступающих с грохотного механизма.

К плюсам использования этого агрегата относят:

• широкий захват обрабатываемой полосы почвы;
• большая глубина погружения ножа в землю;
• незначительные потери картошки при уборке.

Минусы применения вибрационных копалок тоже есть:

• вибрации от грохотного механизма поступают в управляющую часть мотоблоком, воздействие вибро-механизма утомляет организм;
• перед работой с КК S-уборки необходимо очищать от посторонних растений, которые могут забить решетку.

Технические характеристики

Размеры рамы подбираются самостоятельно, в зависимости от того, какую площадь необходимо обрабатывать за один проход. Среднестатистический показатель составляет 130 сантиметров. Обычно картофелекопалки одновременно обрабатывают от 6 до 12 рядов картошки.

В конструкции также используются металлические валы, издающие повышенную вибрацию. Она требуется для того, чтобы решетка постоянно вибрировала. Используя транспортный узел, копалка начинает самостоятельно передвигаться по участку.

Чтобы улучшить технические характеристики и продлить срок эксплуатации навесного оборудования, настоятельно рекомендуется использовать легированную сталь. Преимуществом является бонус в виде дополнительных десяти-пятнадцати лет эксплуатации картофелекопалки в различных температурных и влажностных условиях.

В картофелекопалке отсутствует двигатель, так как здесь отсутствует необходимость в его применении. Тяговую силу создает штатный мотор минитрактора. Его технические характеристики напрямую зависят от марки и модели спецтехники. Практика показывает, что среднестатистический показатель мощности такого мотора составляет от 12 до 18 лошадиных сил. Тем не менее, на отечественном рынке можно найти модели, в которых моторы выдают более 25 лошадиных сил мощности.

Обязательно почитайте: Минитрактор Скаут Т 12

Обзор популярных моделей

Далеко не всегда есть необходимые материалы и желание для того, чтобы самому сделать картофелекопалку для трактора. Купить устройство будет значительно проще при отсутствии соответствующих навыков и умений, требуемых для самостоятельной сборки агрегата. В продаже представлено множество моделей, среди которых самыми популярными считаются несколько изделий. Это грохотные и транспортерные копалки торговой марки Скаут, которые отличаются доступной стоимостью и возможностью использования с внушительным перечнем техники. Наибольшую совместимость демонстрируют при работе с одноименной серией тракторов.

Другим популярным вариантом является модель ККМ-3, относящаяся к категории вибрационных устройств. Она отличается небольшим весом, может использоваться с минитракторами МТЗ, а также других агрегатов, схожих с ними по своей конструкции.

Изготовление копалки грохотного типа

Сконструировать подобный аппарат не так трудно, но иногда, сделанная самостоятельно картофелекопалка для трактора своими руками, оставляет желать лучшего. Необходимы расчеты, точная схема, чертежи деталей и знания порядка сборки, без которых не обойтись.

Для начала необходимо приобрести следующие материалы и инструменты:

• профильные (квадратные) трубы 40х40 и 30х30 для рамы;
• трубы калибром 30 мм;
• металлические листы 100х100 см толщиной 3 и 4 мм;
• 10 мм прутья;
• болты, саморезы, гайки;
• болгарка (УШМ);
• дрель;
• аппарат сварочный;
• гравер.

Чтобы самодельная картофелекопалка грохотного типа работала надежно, надо выполнять все работы последовательно:

1. Рама — основной элемент. Для ее выполнения надо разделить квадратную 40х40 трубу на 4 куска. 2 части -120 см, а 2 другие по 80 см. Из всех отпиленных кусков необходимо сварить большой прямоугольник.
2. Перемычки необходимы, чтобы установить на них тяги вертикальные для управления. Их укрепляют примерно на расстоянии 20 см от одного конца рамы. С другой стороны приваривают 15 см трубы калибра 30 мм для укрепления на них оси и колес.
3. Вертикальные стойки. От края вашей новой рамы (со стороны крепления перемычек) отмеряется 5 см. В этом месте приваривают или привинчивают два 50 см квадрата, сваренных из труб 30х30. Отступив от них на 40 см, необходимо установить вторые стойки по 30 см из этого же материала. Обязательно соединить их полосой из металла 4 мм.
4. Рало изготавливают из 3 мм листов. Берут две заготовки 40х40 см и укрепляют их на стойках внизу (сварка или винты) по одной с каждой стороны. Затем подготавливают 70 см квадрат из 4 мм листа, приваривают встык с первым и выгибают кувалдой или молотком.
5. Решетка выполняется из 10 мм прутьев. Они привариваются одним концом снизу рала так, чтобы вторые концы выступали немного (примерно на 10-15 см) за основание рамы в направлении мотоагрегата.

На сделанный аппарат устанавливают колеса, тяги и другие элементы. Грохотная картофелекопалка к мотоблоку готова.

Изготовление вибрационной катофелекопалки

Для того, чтобы сделать самодельный картофелекопатель для мотоблока на вибрационной основе, нам пригодятся:

•        Опорная конструкция — металлически швеллер;
•        Стальные листы для создания лемеха. Сталь должна иметь толщину не менее 5 мм.
•        Стальные или железные уголки из металлопроката;
•        Стальные или железные прутья, желательно небольшого диаметра;
•        Металлическая труба

Конструкция вскапывателя картофеля содержит раму, подвесную систему, регулирующие тяги, колеса или другие подвижные единицы.

Шаг 1. Основа вибрационного картофелекопателя

Начинать процесс изготовления картофелекопателя для мотоблока своими руками необходимо с создания основания.

Для того, чтобы сварить раму, подойдет профильная труба размером 40*40мм. Берем за основу квадратную трубу длиной 4 метра, отрезаем части по 80 см и 120 см. Длины заготовки хватит на 4 куска, которые и будут выполнять функцию опорных балок.

Опорные балки привариваются под углом 90 градусов, создавая прямоугольную раму со сторонами 0,8м и 1,2м. Рама готова.

Шаг 2. Крепление для тяг

Для создания крепления для тяг мы берем упомянутую прямоугольную основу. К ней необходимо сварочным аппаратом закрепить металлический швеллер на треть или четверть от середины рамы.

С обратной стороны рамы вертикально привариваем трубки для монтажа оси. Впоследствии там будут устанавливаться подвижные элементы.

Электродрелью просверливаем сантиметровые отверстия в месте, удобном для крепления.

Шаг 3. Делаем вертикальные стойки

Взяв отступ от края основы не меньше 5 сантиметров, привариваем стойку. Длина квадратного профиля составляет до 50 сантиметров. Отступив еще 15-20 сантиметров, снова прикрепляем сварочным аппаратом вторую стойку, меньше предыдущей, длиной не больше 40 сантиметров. Далее отмеряется уже 40 сантиметров, последующий профиль составляет уже 30 сантиметров, он также закрепляется сваркой. В конце работы у нас получается устройство, похожее на парную лестницу.

Стойки закрепляются в самом нижнем отсеке устройства металлической полоской. Берем полосу не больше 0,5 миллиметров и соединяем профили сварочным аппаратом под углом 45 градусов.

Шаг 4. Создаем лемех и рало

Сконструировав основную часть самодельной картофелекопалки, мы переходим к производству активной части нашего вскапывателя, лемеху, который будет выполнять основную часть работы по сбору картофеля.

Для создания лемеха, ножа, который будет взрезать почву, нам понадобится металлическая пластина толщиной не менее 0,3 миллиметра. По заранее подобранному чертежу, из пластины вырезаем две лопасти, основные рабочие части. Лопасти скрепляются сварочным аппаратом, закрепляются специальным прутом. Теперь ножу необходимо придать наиболее объемную форму, для удобства работы по вскапыванию и захвату почвы. Для этого в середине лопасти простукиваем молотком.

Шаг 5. Изготавливаем скатную доску

Скатная доска, проще говоря, стальные стержни или прутья, являются необходимой частью рабочей части картофельной копалки. Они прикрепляются к лемеху, путем приваривания к основанию ножа.

Для изготовки скатной доски наилучшим образом подойдут стальные прутья диаметром 10 миллиметров и длинной 1,2 метра. Прикреплять сваркой арматуру к основанию лемеха нужно с интервалом в 4 или 5 сантиметров.

Шаг 6. Тяги для регулировки

Данный элемент присутствует в конструкции далеко не всегда. Он необходим только если потенциально возделываемая почва очень водянистая. Они корректируют угол наклона скатной доски.

Наиболее простой способ сделать тяги для регулировки для картофелекопалки для мотоблока — мастерим подвижную раму, на которой будет находиться арматурная доска.

Шаг 6. Устанавливаем опорные колеса

Приспособление для копки картофеля завершается установкой опорных колес. Конструкция вскапываетелей всегда подразумевает подвижные элементы для более комфортного перемещения на поверхности участка.

Оптимальный вариант — колеса от обычной садовой тачки

Важно то, что колеса нужно использовать с широкой шиной

Ранее мы уже сделали и закрепили на раме оси. Теперь нам надо закрепить колеса на осях шпилькой, по тому же принципу, что и на садовой тачке.
