Как сделать минитрактор из мотоблока своими руками

Область применения

Данная машина будет крайне полезной в сельском хозяйстве, ведь с помощью неё можно проделывать широчайший спектр работ, например уборка снега с помощью минитрактора. Поэтому даже старые мотоблоки можно весьма успешно использовать для создания минитракторов, которые вам более чем пригодятся.

Сделать это можно и из нового мотоблока, если считаете, что компактный трактор вам нужнее.

В сельском хозяйстве техника играет очень важную роль. Она и способ передвижения, и превосходный помощник, и тягач, и силач. Поэтому нет ничего лучше, чем частный дом с хозяйством, на котором есть полный автопарк всей необходимой техники. Особенно широко применимы тракторы (например, тракторы МТЗ).

Минитрактор

Они не обязательно должны быть большими и мощными, ведь даже маленький и компактный трактор способен оказать существенную помощь, стать хорошим транспортом и способом перевозки грузов. Словом, применения для подобной техники может найтись сколько удобно, ведь при работе на земле можно придумать практически любые «задания».

Но небольшие тракторы чаще всего применяются именно в качестве транспорта, а также передвижных площадок, на которые можно установить различную сельскохозяйственную технику.

Если оснастить минитрактор ковшом, то получится аналог экскаватора (см. например экскаватор Hyundai), с помощью которого можно копать и разрыхлять землю, что просто необходимо в сельском хозяйстве.

Кроме того, с минитрактором вы сможете даже с удобством выпасать скот, ведь вместо пешего передвижения вы будете ехать верхом на своём стальном коне.

Реально ли сделать минитрактор самому? Если вы не представляете себе, как из мотоблока сделать минитрактор своими руками, то мы готовы вас обрадовать: всё легче, чем кажется. Чтобы вдохновиться, можете посмотреть на то, как сделать минитрактор из мотоблока своими руками видео. Также, предлагаем посмотреть видео про самодельные минитратора – тут.

Переломка и переделка техники — не самый трудный процесс. Кроме того, Вам не обязательно делать самостоятельно абсолютно всё. Существуют специальные наборы, которые позволят вам без проблем превратить один вид техники в другой за небольшой промежуток времени. В такой набор входят следующие детали:

Рама

• Рама со специальным пространством для установки для двигателя
• Педали
• Сидения
• Рычаги для отключения блокировки полуосей
• Руль
• Крылья
• Передняя балка и задняя навеска

Данный набор идеально подойдёт для тех, кто задаётся вопросом, как переделать мотоблок в минитрактор быстро. Но есть немало людей, которые подходят к данной идеи с подлинным энтузиазмом, а потому хотят провести все работы самостоятельно, не используя готовые наборы деталей.

Именно для них расскажем, как самому сделать минитрактор из мотоблока.

Этапы сборки

Начинать сборку необходимо с основы, а это, конечно, рама. Необходимо строго по уровню заранее отмерянные и разрезанные куски метала. Для жёсткого крепления и исключения любого люфта их скрепляют при помощи сварочного аппарата. Можно использовать обычные болты, но реализовать крепление такого типа более сложно и требует больше расчётов.

Купив готовые ступицы, в комплект которых входят и тормоза, вы сэкономите себе много времени и сил на допустимые ошибки. А уже прикрепить их не составляет большого труда: к трубе достаточной прочности и обрезанной по размеру на концах крепятся ступицы.

Труба крепится к раме через высверленные отверстия, далее крепятся рулевые тяги, тормоза. А в конце устанавливается рулевая колонка.

Для задней оси на заготовленную трубу устанавливаются запрессованные подшипники во втулки. Ось, для получения крутящего момента, подсоединяется через шкив со двигателем. Колёса, в зависимости от мощности устройства, можно использовать и от небольшого автомобиля. Если мощность небольшая и обрабатываемая площадь будет небольшой, то можно использовать и отдельно продаваемые колёса с внутренней камерой небольшого диаметра.

Большое значение имеет и эргономика рабочего места самого водителя. Сидение и комплекс управления в нём, а также само нахождение на транспорте, должно быть максимально удобным. А, значит, есть необходимость в проектировании:

• сидения;
• амортизации сидящего;
• расположение рулевого колеса;
• простота и доступность управляющих рычагов.

Чтобы сделать работу на мотоблоке максимально комфортной и избежать дополнительных стрессовых гипотетических моментов, устройство можно и модифицировать по собственному индивидуальному усмотрению, а это:

1. Защитные щитки или полноценная кабина для защиты от внешней среды;

2. возможность разбирать узлы в полевых условиях;
3. универсальность креплений, для упрощения поиска запчастей и модификаций;
4. расчёт рулевой тяги;
5. низкий центр тяжести.

Конечно, сделанный самостоятельно минитрактор на базе мотоблока будет по надёжности и соотношении оптимальности конструкции уступать заводским экземплярам, но по стоимости владелец такого проекта может самостоятельно варьировать стоимость комплектующих, а также подстраивать под исключительно субъективные, а, возможно, и нестандартные нужды.

При должной сноровке, терпении и усердии практически каждый фермер, а также простой любитель сможет соорудить такую вещь, вложив, конечно, при этом необходимую сумму денег в материал и сам блок.

Самодельный культиватор к трактору.

Привет всем. Придлагаю обсудить тему на щот культиватора к тракторам ЮМЗ,Т-25,Т-40,МТЗ))на днях буду работать своим сфоткаю закину фотки он у меня самодельный)))Кидайте фото будем улудшать доделовать))Век жыви век учись. п

Поддерживаю,хорошая тема. Тем более у культиваторов хватает слабых мест для доработки,или переделки.

Здраствуйте, вот фото культиватора для Т-25 ширина 1,9 на 8 лап. Файлы: img_16451.jpg img_16461.jpg img_16441.jpg

Наверное больше ни у кого нет культиваторов!

У меня вопрос: а лапки обязательно должны быть подпружинены? Колёсики как регулируются? А можно стандартную глубину установить? И какую? У меня первый опыт был не удачный, пол дня из грядки культиватор выкапывал!

Борона можно снять и настроить культиватор на любой вид междурядки. Хотелось бы увидеть фото опорных колёс, кто как придумал, хочу свои переделать. Тема отличная нужно такую же по севалкамФайлы: 033_4.jpg 031_2.jpg 029_1.jpg Наверное больше ни у кого нет культиваторов!

У меня вопрос: а лапки обязательно должны быть подпружинены? Колёсики как регулируются? А можно стандартную глубину установить? И какую? У меня первый опыт был не удачный, пол дня из грядки культиватор выкапывал!

Здраствуй поначалу я сделал жосткое крепления культиваторных лаб к корпусу как на фото внизу но через год експлуатации пришлось переделывать по причине того что начало вырывать глыбы при более глубоком рыхлении а бороны не могли их разбить у меня чёрнозём очень тяжолый.Поставил пружиный механизм от зерновой сеялки, при транспортировке бороны забрасываю на раму и не болтаются, требуемая глубина рыхления регулируется изминением длины стойки от рамы до колеса. Колёса сделаны из газоаого балона.

Минитрактор из мотоблока своими руками – порядок изготовления

Перед тем, как начать изготовление минитрактора на базе мотоблока, потребуется подготовить необходимые для работы материалы. Комплект для переделки включает:

• аппарат для сварки;
• отвертки и гаечные ключи;
• электрическая дрель и комплект различных сверл;
• болгарка и набор дисков по работе с металлом;
• комплект гаек и болтов.

Правильно собрать трактор из мотоблока помогут подходящие чертежи. В них вы найдете информацию о том, в каком порядке соединять детали и какой метод крепления подойдет для их надежного монтажа.

Переделка мотоблока в минитрактор выполняется в следующем порядке:

1. Минитрактор на базе мотоблока обязательно должен быть оборудован крепкой надежной рамой. Она должна выдерживать дополнительную пару колес, плюс к этому на несущую конструкцию будет давить груз, перевозимый в тракторе. Для изготовления прочной рамы лучше всего подойдут трубы или уголки из металла. Обязательно учтите, что чем тяжелее рама, тем лучше будет сцепление минитрактора с дорогой, и тем качественнее будет выполняться вспашка грунта. Толщина стенок рамы также не имеет большое значения – главное, чтобы они не перегибались под давлением перевозимого груза, Нарезать заготовки для изготовления рамы можно при помощи болгарки. Затем все детали соединяются между собой сначала посредством болтов, после чего окончательно привариваются друг к другу. Чтобы рама стала крепче и надежнее, оборудуйте ее поперечной балкой;
2. Сразу же после изготовления рамы ее можно оборудовать навесным механизмом, посредством которого маленький трактор будет оснащаться дополнительными приспособлениями. Устанавливать навеску можно, как в передней, так и в задней части несущей конструкции. Если в дальнейшем изготавливаемый минитрактор планируется использовать в паре с прицепом, то к задней части его каркаса следует приварить фаркоп;
3. На следующем этапе самоделка оборудуется передними колесами. Для этого изготавливаемый мини-трактор лучше всего оснастить двумя уже готовыми ступицами с предусмотренными на них тормозами. Далее необходимо закрепить сами колеса. Для этого возьмите отрезок стальной трубы, диаметр которой подходит к передней оси. Далее закрепите к трубе ступицы колес. В центральной части трубы просверлите отверстие, которое необходимо для монтажа изделия к передней части рамы. Затем установите рулевые тяги и скорректируйте их по отношению к раме посредством червячного редуктора. После монтажа редуктора установите рулевую колонку. Ось в задней части изготавливаемого трактора монтируется через запрессованные подшипниковые втулки. Используемые колеса должны быть в диаметре не более 15 дюймов. Детали меньшего размера приведут к «зарыванию» агрегата передней частью, а колеса, размером более, существенно ухудшат маневренность минитрактора;
4. На следующем этапе необходимо оборудовать минитрактор двигателем от мотоблока. Лучше всего установить мотор в передней части агрегата, так как таким образом вы улучшите баланс сельскохозяйственной машины при эксплуатации с загруженным прицепом. Для установки мотора обустройте надежную систему крепления. При монтаже мотора не забывайте, что вал отбора мощности необходимо закрепить соосно шкиву, расположенному на заднем мосте мини-трактора. Усилие на колеса должно проходить при помощи ременной передачи. Более детально о переделке мотоблока в минитрактор расскажет видео.

Изготовленный своими руками трактор останется оборудовать надежной тормозной системой и качественным гидрораспределителем, который необходим для исправной эксплуатации агрегата с навесным оборудованием.

Изготовление своими руками

Первым делом необходимо определиться с опциями, которые будет выполнять мини-трактор. Обычно предпочитают многоцелевую практику, которая предусматривает возделывание почвы и транспортировку грузов. Для 2-го варианта понадобится телега, которую можно сделать своими силами либо купить уже рабочую модель.

Чертежи

Для грамотного монтажа всех элементов конструкции разрабатывается графическая схема отображения рабочих узлов и блоков механизма. В ней детально отражаются зоны слияния вала мотоблока с ходовой частью. Необходимо, чтобы все элементы агрегата были верно выбраны. При необходимости можно обработать их на токарном оборудовании. Нельзя забывать, что от качества элементов напрямую зависят срок службы и рабочие параметры строящегося агрегата.

При создании чертежа требуется обратить внимание на поворотное устройство. Данный узел бывает 2-х типов

• Переломная рама. Характеризуется прочностью, но при этом рулевая рейка обязана находиться прямо над узлом. Сельхозмашина, созданная по этому методу, будет иметь небольшую мобильность при повороте.
• Рулевая тяга. Для ее монтажа требуется больше времени и дополнительные промышленные детали. Однако можно будет выбрать место монтажа (на переднем либо заднем мосте), кроме того, существенно вырастет градус поворота.

Выполнив оптимальную схему, можно браться за создание агрегата.

Мини-трактор

Прежде чем приступить к созданию мини-трактора на основе мотоблока, понадобится приготовить нужный для мероприятия инструмент. Набор для переоборудования содержит:

• сварочный агрегат;
• отвертки и ключи гаечные;
• электродрель и набор разных сверл;
• углошлифовальную машину и комплект дисков по работе с железом;
• болты и гайки.

Передел мотоблока в мини-трактор производится в следующей последовательности.

Агрегат на мотоблочной базе, безусловно, должен быть оснащен прочным, долговечным шасси. Оно должно переносить вспомогательную пару колес плюс перемещаемый в тракторе груз, который будет осуществлять давление на несущий каркас. Для создания крепкой рамы оптимальными вариантами будут уголок либо трубы из стали. Имейте в виду, что чем тяжеловеснее рама, тем эффективнее будет сцепление агрегата с грунтом и тем лучше будет осуществляться распахивание почвы. Толщина стен рамы не имеет большого значения, главное условие, чтобы они не прогибались под воздействием транспортируемого груза. Нарезать элементы для создания рамы можно посредством углошлифовальной машины. После этого все элементы собираются между собой сначала при помощи болтов, а затем капитально свариваются. Чтобы рама была прочнее и надежнее, оснастите ее поперечной перемычкой.

Непосредственно после создания шасси его можно оснастить навесным приспособлением, с помощью которого миниатюрный трактор будет обеспечиваться вспомогательными устройствами. Монтировать навесное снаряжение можно как спереди, так и сзади несущей системы. Если впоследствии создаваемый агрегат планируется использовать совместно с телегой, то к задней части его остова необходимо приварить тягово-прицепное устройство.

На следующей стадии самодельный агрегат оснащается передними колесами. Для этого собираемый мини-трактор желательно оборудовать 2-мя уже подготовленными ступицами с предустановленной на них тормозной системой. Затем надо зафиксировать сами колеса. Для этого берется кусок железной трубы, диаметр которой подойдет к передней оси. Затем ступицы колес фиксируются к трубе. В середине трубы сделайте отверстие, которое нужно для монтирования изделия к переду рамы. Поставьте рулевые тяги и откорректируйте их относительно рамы при помощи редуктора с червячным зацеплением. После установки редуктора поставьте рулевую колонку или рейку (если выбран вариант с рулевой рейкой). Ось в задней части устанавливается через запрессовываемые втулки подшипников.

На следующей стадии требуется оснастить агрегат мотором от мотоблока. Самым оптимальным вариантом будет установка двигателя во фронтальной части конструкции, поскольку подобным образом вы повысите равновесие сельхозмашины при использовании ее с нагруженной тележкой. Для монтажа двигателя подготовьте основательную систему крепежа. При установке двигателя помните, что выходной шлицованный вал (или ВОМ) требуется зафиксировать на одной оси со шкивом, размещенном на заднем мосте мини-трактора. Усилие на ходовую должно передаваться посредством клиноременной передачи.

Выбор мотоблока

Из важных параметров для этих устройств стоит перечислить:

• Стоимость, производитель.
• Размер плуга.
• Разновидность применяемого двигателя.
• Вес.
• Уровень мощности.

Подробное рассмотрение актуально для каждой характеристики.

Мощность. Обычно она зависит от площади, которая требует обработки на том или ином участке. Чем больше участок – тем более мощный мотоблок надо брать.

Вес определяется видом обрабатываемой почвы. Для твердых сортов почвы не стоит выбирать слишком легкие приспособления. В противном случае минитрактора просто не справятся со своим назначением.

По сравнению с бензиновыми, дизельные двигатели работают гораздо тише. У них низкая компрессия, позволяющая запускаться даже в сильные морозы без дополнительных проблем. Но дизель выигрывает по экономичности своего применения. У него есть стабильные обороты, и увеличенная тяга. С тяжелыми грунтами и большими площадями лучше справится именно двигатель на дизеле.

Готовность к нагрузкам физического плана, величина глубины и терпение – факторы, которые надо учитывать при определении подходящих габаритов для будущего приобретения. Оптимальным выбором считаются разборные модели, которые регулируются по ширине, тогда плуг легко будет настроить в зависимости от своих потребностей в тот или иной конкретный момент.

Присутствует тесная взаимосвязь между такими факторами, как стоимость и производитель. Если есть возможность, то лучше выбирать изделия от фирм, которые уже давно находятся на рынке. Но можно обойтись и более дешевыми аналогами, если финансовые возможности ограничены. Российские изделия так же станут оптимальным вариантом для большинства.

Китайские мотоблоки

В основном это – копии российских моделей. Стоимость у них ниже, но она достигается не только за счет дешевой рабочей силы, но и экономии на материалах для производства, технологическом оборудовании. Это негативно сказывается на качестве готовых изделий.

При этом функционал не отличается от российских аналогов. У покупателей тоже давно сложилось мнение о том, что товары из Китая – одноразовые. Производство мотоблоков не стало исключением. В последнее время и в этом направлении появляются изделия приемлемого качества, но даже до аналогов из России им еще далеко. Китайская техника предназначена, главным образом, для тех, кто имеет навык слесарных работ и запас инструментов чуть ли не профессионального уровня.

Российские изделия

Оптимальное решение с приемлемой ценой. Популярность среди покупателей приобрели варианты с клиноременной передачей, либо передачей крутящего момента на косилку, снегоуборщик или щетку. В любом случае процесс не обходится без участия специального ремня.

Особенность наших разработок – простое устройство системы сцепления. Эксплуатация и ремонт облегчаются благодаря этому. Из процедур по обслуживанию остается только замена ремня. Еще советские инженеры спроектировали редуктор, который признан одним из самых удачных на рынке. Используются профессиональные двигатели импортного производства. Агрегаты получаются функциональными, надежными. Импортным они немного уступают, но по стоимости находятся далеко впереди.

Минитрактор из мотоблока Салют

Изделия под маркой Салют оснащаются двигателями марок Briggs&Stratton, Kohler Courage, Honda и другими. Мощность установок составляет 6-7,5 л.с. Агрегаты оснащаются механической двухскоростной коробкой с реверсом и дополнительной понижающей передачей. Крутящий момент передается клиноременной передачей на механический редуктор, связанный с ведущими полуосями. В кинематической схеме применяются два ремня, что снижает риск проскальзывания под нагрузкой, увеличивает срок службы и передаваемый крутящий момент.

Благодаря особенностям трансмиссии Салюты часто применяются в качестве исходных материалов для постройки тракторов с приводом на два или четыре колеса. Перед тем как переделать мотоблок в минитрактор своими руками, владелец может приобрести готовый комплект деталей для переоборудования.

При модернизации Салюта в минитрактор рекомендуется:

• расширить колею передней оси до 1200 мм (для улучшения устойчивости);
• увеличить колею задней базовой оси путем установки самодельных или фабричных полуосей;
• в качестве ведущих колес использовать штатные покрышки.

Чертежи, схемы, деталировка, сборка

Прежде всего следует понять, для чего в основном будет применяться мотоблок. Для сельскохозяйственных работ с грунтом или для перевозки различных объектов. Чаще всего выбирают универсальную модель чтоб и на огороде работал и по хозяйству грузы таскал. Сзади минитрактора добавляется ещё фаркоп для сцепки с прицепом. Который при желании также можно собрать по готовым схемам, ведь материалы для изготовления минитрактора и прицепа схожи и можно сделать две модели сразу.

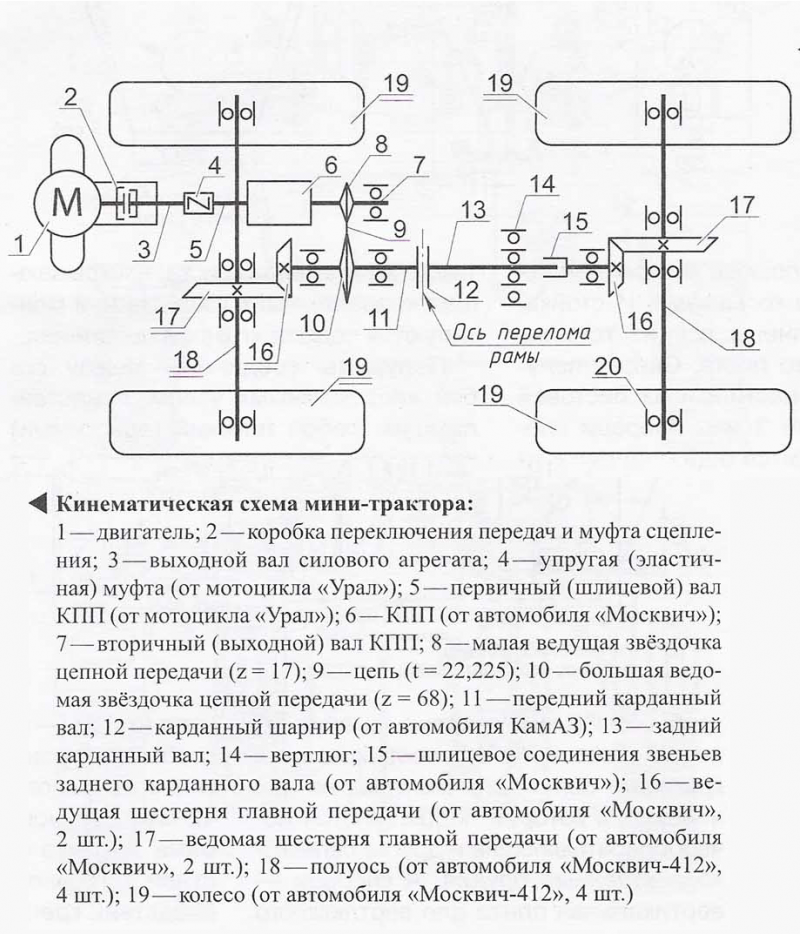

Для того, чтобы всё работало быстро и правильно следует составить кинематическую схему.

В этом чертеже отображаются места соединения колёсной оси и редукторного вала. Рекомендуется устанавливать задний привод. Это придаст минитрактору дополнительную устойчивость и проходимость.

Все детали следует выбирать тщательно. Они должны подходить одна к другой. При необходимости их можно подогнать при помощи токарного станка. От того, насколько хорошо будут подходить детали одна к другой, будет зависеть длительность эксплуатации всего минитрактора.

Когда составляется чертёж, необходимо учесть поворотное устройство. Оно может быть двух вариантов:

• Поворот при помощи перелома кузова — это прочная, надёжная и проверенная временем схема. Но при этом не особо манёвренная при проведении поворотов. И рулевая колонка устанавливается чётко над узлом их соединения.
• Рулевая тяга — это более маневрённая версия управления минитрактором. Она позволяет совершать повороты под большим углом. Но и деталей для этой версии необходимо так же больше. Лучше всего использовать заводские запчасти от других автомобилей. Плюсом этого варианта является ещё и тот факт, что ведущими могут быть как задние, так и передние колёса минитрактора.

После выбора поворотного устройства можно приступать к переоборудованию мотоблока в минитрактор.

Процесс создания каркаса

Для самостоятельного создания рамы необходимо небольшое количество материалов, если каких-либо комплектующих нет в наличии, то их можно заменить аналогами. Но при этом они должны иметь похожие размеры и свойства:

• Металл для рамы — понадобятся уголки, швеллера и квадратная труба. Для обшивки корпуса необходимо использовать сталь, у которой толщина более 1,5 мм.
• Поворотное устройства
• Пара колёс и оси для них
• Набор подшипников
• Инструменты (рулетка, сварка, дрель и болгарка)

Тщательно соблюдая начальную схему, собирается рама. По размерам, углам соединений и кинематической схеме.

После соединения всех элементов следует проверить правильность монтажа. Для этого необходимо установить раму на мотоблок. Если всё стало на свои места, начинаем следующий этап, если что-либо не устанавливается, то поправляется и устанавливается снова.

Рулевое управление

Далее ставятся готовые элементы: рулевая тяга (которую лучше всего устанавливать на заднюю ось), ступицы и ось. На ось крепятся колёса при помощи болтов.

И в конце устанавливается сиденье.

На этом процесс сборки завершён. И можно приступать к пробным заездам. Здесь необходимо обкатать минитрактор по ровной поверхности.

Зачастую необходимо дополнительно настроить управление или расположение колёс.

Если всё хорошо, то затем можно подсоединить навесное оборудование и приняться к полевым испытаниям. По желанию можно ещё провести косметические работы с краской или грунтовкой. Это защитит минитрактор от воздействия коррозии.

На видео представлено слайд шоу — как изготовить минитрактор из мотоблока:

Самостоятельный процесс переоборудования мотоблока в минитрактор — работа довольно кропотливая, смысла в которой многие не видят.

Тем более что для мотоблоков Нева «Красный Октябрь» предлагает уже готовую конструкцию – адаптер. И нет необходимости в проведении всех этих манипуляций.

Но не всё так просто. Адаптер хорош лишь при необходимости провести мелкие работы. У него не предусмотрены надёжные грунтозацепляющие механизмы. И при неровных поверхностях или вязкой почве он будет постоянно буксовать. С минитрактором таких проблем не возникает, поэтому мотоблок Нева с адаптеров минитрактор нам не заменят.

Схемы и чертежи

На форумах есть большое количество схем, как можно собрать минитрактор из Беларуса.

В первую очередь необходимо понять, какая кинематическая цепь у всех частей будущей машины.

Планирование является важной частью, поэтому лучше все делать минитрактор по чертежам, а не на глаз. В этом случае все будет точно подогнано и работать стабильно

На следующей схеме представлено расположение всех рычагов и переключателей, это необходимо продумать заранее. Этот вариант взят из минитрактора Муравей, и большинство таких оборудований сделано именно в таком исполнении.

Рама является самым нагруженным и важным элементом в будущем минитракторе. Поэтому необходимо тщательно отнестись к ее сборке. Можно конечно купить готовую раму, или подобрать что-то подходящее, но лучше всего изготовить ее самостоятельно.

Поскольку размеры все равно придется подгонять, а сделать новое всегда легче, чем переделывать старое. Рама может быть выполнена согласно чертежу.

Это классический вариант рамы, который уже давно доказал свою надежность в эксплуатации.

Порядок изготовления рамы:

1. Берется стальной швеллер, обрезается в соответствии с подготовленным чертежом, и соединяется сваркой по чертежу;
2. К нему прикрепляются стальные вырезанные пластины спереди для мотора, и по бокам для удобства подъема оператора на вездеход МТЗ;
3. По периметру рамы сверлятся отверстия для установки деталей. Отверстия должны быть размером не меньше чем 12 мм, чтобы болт М12 свободно в него проходил.

Каракат — ещё одно устройство, которое можно изготовить из мотоблока

Данный агрегат представляет собой интерес для тех, кому необходимо пересекать болотистую местность. Он способен выступать в качестве неплохой альтернативы болотоходу. В настоящее время каракат можно без особых проблем изготовить из мотоблока.

Изначально, как в случае с минитрактором и вездеходом, следует установить широкую вторую ведомую ось. После этого будущий каракат из мотоблока необходимо оснастить специальными дисками. Их вряд ли удастся найти в свободной продаже. Сделать их самому — не проблема. Для этого потребуется приобрести по 2 алюминиевых тазика на каждый диск. В дальнейшем происходит сваривание этих тазиков вместе днищами. После этого вырезается отверстие, подходящее по диаметру ступице. Затем останется только наварить по краям фиксационный контур, необходимый для удержания объёмных шин для караката.
