Содержание пчел в ульях Дадан

Имея корпус и несколько магазинов, вы получаете необходимое место для семьи и место для меда во время главного взятка. В улье поместятся: матка, откладывающая яйца, пчелы-работницы, строящие соты, останется место для переработки нектара в мед и хранения подкормки. Если одна надставка окажется лишней, это не страшно. Хуже, если пчелам не хватит хватит магазинной наставки с сотами.

Особенности пчеловождения в улье Дадана.

В начале сентября верхний корпус снимают, и собирают гнездо в зиму, оставляя 6-10 полномедных рамок для зимнего гнезда. Сверху гнездо накрывается запрополисованным холстиком, сверху кладется утеплитель. Вентиляцию обеспечивают летки и отогнутый в заднем углу край холстика. В зимовник улей убирают приблизительно в ноябре в старину считали, что пчел заносят в зимовник, как только замерзают пруды и озера, но со временем стали просто заносить при постоянных нулевых показаниях градусника. Полноценный весенний осмотр пчел можно делать сразу после облета если позволяет температура (мин 14 градусов) иногда эта работа приходится на начало апреля(однако это условный срок, все зависит от климата, в котором расположена пасека).

Во время весеннего осмотра улья осматривают чистят донья и добавляют корма. Позже начинают постепенно расширять гнездо до полного кол-ва рамок. Начинать расширять нужно после появления первых нектароносов, это обычно случатся к концу апреля. Когда семья становится сильнее и занимает весь корпус, под низ ставят еще один с вощиной и сушью. Сделать это надо максимально быстро, не нарушая температурный режим в улье. За летний сезон пчелы отстроят в новом корпусе соты, семья переместится в него и уйдет зимовать на свежих сотах.

В летние месяцы корпус принимает максимальное количество нектара. На этот период необходимо доставлять магазин, чтобы пчелы могли складывать корм поверх гнезда. По мере необходимости ставят новые магазины, их располагают между гнездом и первым магазином.

Многокорпусный дадановский улей идеален для пчелиной семьи: насекомые реализуют свои природные потребности, пчеловод имеет доступ к любой части улья, не тревожа гнезда. Улей Дадана-Блатта – проверенная временем система, которую слегка усовершенствовали. Под базовый улей с рамкой 435 х 300 мм легко найти нужные запчасти или дополнительный к основному комплекту инвентарь.

Говорить о несостоятельности дадановских ульев в современном пчеловодстве не совсем верно. Улей Дадана постоянно развивается. В качестве примера можно привести использование многими пчеловодами пластиковой вощины в деревянных корпусах.

Пчелы на пластиковой вощине.

В конструкции предусмотрены ребра жесткости. Пластиковая вощина обладает низкой гигроскопичностью, что уберегает деталь от образования плесени. Такие рамки пригодны для любых климатических зон. Перед началом использования вощину покрывают воском.

Недостаток дадановского улья – это габаритная рамка. С такой системой надо работать порамочно. Это можно применять на небольшой пасеке, но в хозяйствах промышленного масштаба от системы Дадана из-за трудоемкости стараются уходить.

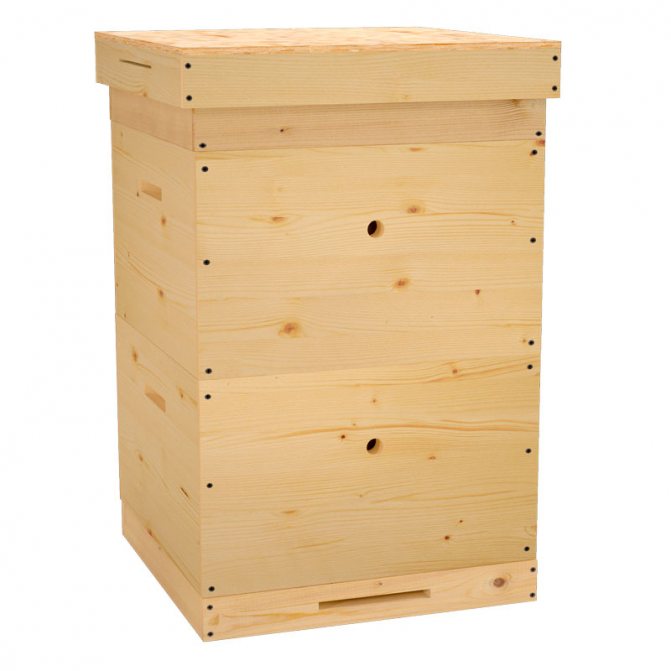

Как сделать улей Дадан своими руками

Изготовление дадановского домика для пчёл самостоятельно — дело несложное. Главное — всё правильно рассчитать и следовать рекомендациям по изготовлению.

Расчёт размеров

При создании чертежа нужно учитывать, что у готовой конструкции толщина переднего щита 40 мм при высоте 320 мм, а ширине — 530 мм. Задний щит имеет аналогичные габариты. Боковые щиты имеют ширину и высоту 480 мм и 320 мм, соответственно. Толщина их такая же, как у переднего и заднего. Внутренние габариты конструкции — 450×450×320 мм. Сборка деталей улья проводится через фальцы.

10-рамочная конструкция:

12-рамочная конструкция:

Общий вид конструкции:

Необходимые инструменты и материалы

Для работы вам понадобятся:

• доска столярная (50 мм толщиной из сухого дерева);
• фанера;
• деревообрабатывающий станок;
• молоток;
• струбцина;
• гвозди;
• краска;
• качественный клей для деревянных изделий.

Сколько понадобится пиломатериала, зависит от габаритов выбранного изделия.

Магазин

Из доски нужно нарезать брусья толщиной 35 мм. Длина бруса должна соответствовать длине стенки плюс 25 мм запаса. После заготовки склеиваются для получения нужных габаритов. Должно быть две грани по 470 мм и две грани по 445 мм в длину, их высота — 330 мм. Это габариты гнездовья; высота магазина должна быть в 2 раза меньше. Описанное гнездовье является десятирамочным.

Фальцы

Чтобы нормально собрать конструкцию, необходимо сделать на меньших прямоугольниках фальцы. По ГОСТу размер фальца 20×11 мм, но обычно выбираются четверти в ширину, соответствующую толщине стыковочной детали. В данном варианте на меньшей детали с внутренней стороны от боковых краёв нужно отступить по 35 мм. Глубина фальца будет 15 мм.

Для установки рамок фальцы выполняются по ГОСТу. Их нужно выбрать по кругу по внутренней части конструкции. Чтобы магазин плотно прилегал к корпусу, в верхней части гнездовья выполняется фальц 10×14 мм.

Вам будет полезно ознакомиться с типами пчелиных ульев.

Для надставок предусмотрены такие варианты:

• нижняя внутренняя часть по передней и задней стенке (28×10 мм);
• нижняя внутренняя часть по боковым стенкам (18×10 мм);
• верхняя наружная часть по передней и задней стенке (4×10 мм);
• верхняя наружная часть по боковым стенкам (14×10 мм).

Диафрагма

Диафрагма представляет собой разделительную доску в гнездовье. Её должно быть две штуки. Для неё собирается рама из досок шириной с внутреннюю часть улья и высотой немного меньше высоты гнезда. На раму крепится лист фанеры.

Корпус

Корпус собирается подобно описанному ранее магазину.

Важно! Внутренние размеры 10 и 12-рамочных ульев одинаковые. Обычно изготавливаются 12-рамочные и при надобности две рамки убираются

На большее количество рамок выполнять конструкцию менее целесообразно.

Размеры 10-рамочной конструкции:

• передний и задний щит (530×320×40 мм);
• боковые щиты (490×320×40 мм);
• дно толщиной 380 мм.

В холодных регионах используют сооружения с 14 рамками. Такие изделия чаще всего выполняются двухстенными, так как требуют дополнительного утепления. Двойным является и дно, имеющее обшивку. Внутренняя ширина улья из-за добавления двух рамок увеличивается на 75 мм и равняется 510 мм. Так как конструкция получается габаритной, её чаще используют без надстроек.

Дно

Дном является щиток, который может быть съёмным или фиксированным. В передней части улья оно выступает на 35 мм. Здесь крепится прилётная доска. Щиток изготавливается из досок габаритами: 54×48×3,5 см (Д×Ш×Т).

Обустройство летков

При разметке стенок улья нужно учесть, что передняя стена должны быть на 15 мм короче остальных. Этим зазором будет леток; его желательно оборудовать задвижкой. Над ним выполняется втулка. Её используют во время уборки пчелиного домика по весне, и чтобы усилить вентиляцию.

Верхний леток (25 мм) — отверстие, просверленное на высоте 7 см от верхнего края корпуса. В надстройках леток прорезается по центру передней стенки. Диаметр тот же.

Потолок

Потолок выполняется из досок: 478×80×10 мм (Д×Ш×Т). Их укладывают в фальцы, выполненные на передней и задней стенке. Чтобы в гнезде в зимний период было теплее, изготавливается подкрышник, в виде надставки. Внутри конструкции устанавливаются потолочные доски, а оставшееся пространство заполняется утеплителем.

Габариты подкрышника:

• 53,5 см — передняя и задняя стенки, длина;
• 50,5 см — боковины, длина;
• 9 см — ширина;
• 1,5 см — толщина.

Крыша

Отъёмная крыша может быть выполнена в разных вариантах: двухскатная, односкатная, плоская. Изготавливается она из досок.

Габариты крыши:

• 105 мм — высота обвязки;
• 535 мм — боковины, длина;
• 535 мм — торцевая часть, длина;
• 15 мм — толщина.

Важно! В торцевой части необходимо обязательно сделать вентиляционное отверстие, защищённое мелкой металлической сеткой.

Преимущества улья Дадан

За прошедшее столетие вертикальное строение для пасеки, разработанное французским пчеловодом, не утратило актуальности. Его используют в небольших хозяйствах. У улья Дадана много положительных качеств:

• доступность материалов, простота изготовления и сборки модулей;
• прочность каркаса;
• сохранение тепла в гнезде;
• легкость осмотра и замены рамок;
• возможность составить из отдельных частей наиболее удобную конструкцию.

Особенности применяемых методов пчеловождения связаны с большим размером рамок гнезда. Сложно заполнить кормом свободные соты перед зимовкой роя, переместить модуль.

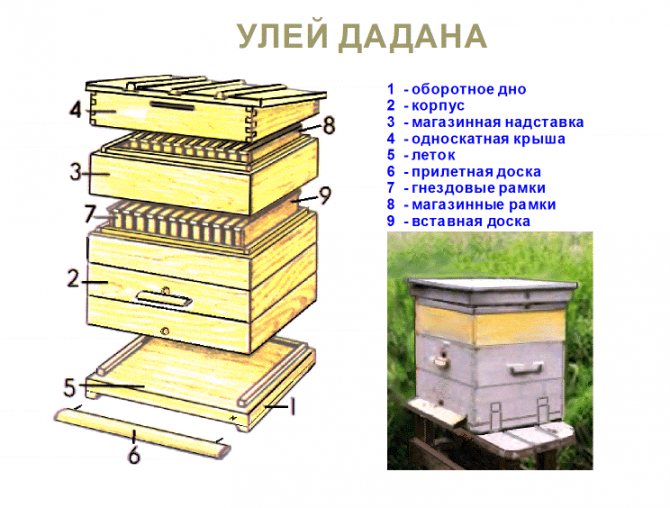

Устройство ульев Дадана-Блатта

В нижней части сборной конструкции, водружаемой на подставку, находится гнездовой корпус с отверстиями на передней стенке. Возле нижнего летка снаружи крепят планку для приземления пчел. Чаще всего в дадановских ульях используется 1 корпус. Внутрь устанавливают до 16 вощин, стандартно их 10-12.

К началу медосбора между корпусом и крышей располагают магазин. Надстройка с полурамками необходима для размещения собранного пчелами нектара. При активном медосборе временно добавляют еще 1-2 магазина. Часть рамок из них забирают по мере заполнения, подставляя пустые соты.

Во время зимовки на гнездовой модуль обычно ставится подкрышник, а еще выше – завершающая строение кровля с вентиляцией.

Устройство многокорпусных ульев Дадан

Вариант домика, в котором друг над другом установлено 2 гнездовых модуля, обычно содержит 8-10 вощеных рамок для облегчения веса и уменьшения размеров каркаса. При необходимости над этими модулями располагается магазин, но чаще – крыша.

Многокорпусные дадановские ульи принято использовать для получения отводка от большой пчелосемьи или организации общей зимовки 2 ослабленных роев. Между гнездовыми частями устанавливают решетку, разделяющую семейства.

Чем отличается Дадан от Рута

Улья Лангстрота-Рута Вертикальные ульи, разработанные известными пчеловодами, немного похожи. Однако у конструкции Дадана-Блатта магазинные рамки в 2 раза ниже гнездовых (14,5 против 30 см). Модули разной высоты нельзя менять местами, работа ведется только с сотами.

Размеры рамок для улья Лангстрота-Рута отличаются от дадановских. Их высота в гнезде и магазине составляет 23 см. Перестановку корпусов Рута легко осуществить, но весной во время этого процесса можно переохладить гнездо.

Считается, что улей Дадан подходит для начинающих пчеловодов, небольших пасек. Конструкции Рута применяют крупные хозяйства, особенно в южных регионах.

Вес улья Дадан с медом

Масса пустой вощины составляет около 0,5 кг. Если отстроены восковые соты, она становится тяжелее на 0,1 кг. Заполненная медом гнездовая рамка Дадана весит около 4,5-5 кг, магазинная – 1,5 кг.

В период активного медосбора корпус 10-рамочного улья имеет массу не менее 45 кг, а конструкция с 1 магазином достигает веса 60 кг. Более вместительные пчелиные жилища становятся еще массивнее.

Плюсы и минусы улья

Из основных преимуществ дадановского улья стоит выделить:

• семья развивается вертикально, что является естественным процессом по сравнению с лежаками, в которых развитие происходит горизонтально;
• в ульях Дадана легко отбирать медовые рамки из магазинных надставок или вторых корпусов;
• возможность разделения рамок на гнездовые и магазинные позволяет увеличить срок службы гнездовых;
• от болезней и вредителей обрабатываются лишь гнезда, что исключает накопление вредных веществ в меде и магазинных сотах;
• мед из магазинов принято считать более чистым и менее склонным к кристаллизации, чем из основного корпуса;
• при использовании двух корпусов создается достаточный объем для полноценного развития семьи, что позволяет сохранить рабочее настроение и снизить вероятность роения;
• магазин с полномедными рамками под силу поднять одному взрослому.

Однако такие ульи имеют и недостатки:

• сложно отследить роевое состояние;
• кормами пчелы заполняют магазины, а зимовка происходит в гнездовых рамках. Этот момент следует учитывать и своевременно производить подкормку;
• дадановские ульи хоть и легче лежаков, но тяжелее, чем рутовские.

Полезные советы пчеловодов по изготовлению улья

Чтобы изготовленный улей удовлетворял все требования, рекомендуется:

1. Отдавать преимущество древесине, содержащей смолу в малом количестве.
2. Для изготовления воспользуйтесь остатками досок от других работ в хозяйстве или поищите магазины, в которых можно приобрести такие остатки. Это значительно удешевит стоимость дадана.
3. Придерживайтесь начерченной схемы во время строительства.
4. Не забывайте про вентиляцию.
5. Не экономьте на краске для постройки, содержащиеся химикаты могут погубить пчелиную семью.
6. Краска должна быть предназначена для фасадных работ.
7. После покраски и просушки не забудьте хорошо проветрить жилище, прежде чем заселите туда пчёл.
8. Не увеличивайте толщину рамок, иначе чрезмерно вытянутые ячейки не дадут вывести молодняк, а это отрицательно скажется на количестве собранного мёда.

В чем отличия ульев Рута от Дадан

Чтобы понять, в чем различия ульев Дадан от Рута, следует разобраться с конструктивными особенностями первого.На заметку. Жилища для пчел Дадан рекомендуется использовать начинающим пчеловодам.

Основное отличие ульев Дадан от Рута – в особенностях ведения пчеловодства. Имеются различия не только в принципах содержания, но и в строении самого улья и способе изъятия ценного продукта. На чертеже улья Рута на 10 рамок сразу видны все отличия.

Улей Дадан состоит из 12 рамок с параметрами 300х435 мм и магазинов с полурамками с параметрами 145х435 мм.

Ульи Рута востребованы у пчеловодов. Эти методы пчеловождения позволяют получить хороший результат. Некоторые пасечники сравнивают Рутовский с ульем Даданова и указывают на их сходство. На самом деле принципы содержания пчелосемьи в Рутовской и Дадановской конструкции разные. В домиках Рута уход и содержание основано на поведенческих особенностях насекомых:

• домик состоит из нескольких корпусов. Каждая секция имеет по 10 рамок;
• после выхода из зимовки насекомых пчеловодов устанавливает еще один корпус с вощиной над пчелами;
• установка еще одной секции служит предложением для семьи расширить сове гнездо. Они перебираются в теплый корпус. Следом за пчелами перебирается и матка;
• как только насекомые переберутся пасечник меняет секции местами;
• после заполнения корпуса медом матку с расплодом отделяют сеткой. Через эту сетку труженицы могут проходить свободно, а королева нет. Это стимулирует рабочих насекомых на сбор меда, а матку на увеличение расплода.

Улья Рута подходят для теплых регионов. В холодных краях есть риск допустить переохлаждение и гибель расплода. Поскольку секции нужно регулярно переставлять.

А вот для Дадановских улей характерно:

• замена нескольких рамок после зимовки;
• позже, когда рамки заполнены медом устанавливается магазинная надставка для взятка;
• по мере заполнения надставки ее можно заменить пусто или дополнительно поставить еще один магазин между гнездом.

Конструкция Дадановских ульев не позволяет переохладиться пчелосемьи. Модель используют преимущественно холодных регионах. Кроме того, Дадановские улья просты в обслуживании. Поэтому рекомендуются для новичков.

История создания

Шарль Дадан – это французский пчеловод, который на протяжении длительного времени занимался тщательным изучением разнообразных конструкций ульев, проводил сравнения и делал расчеты. Он был уверен в том, что молодые матки способны откладывать до трех тысяч яиц за один день.

Он рассчитал, что для заполнения всех сот за один день с помощью меда, потребуется полторы тысячи ячеек. Именно поэтому в улье Дадана из двенадцати рамок хватит места для всей медовой продукции.

Дадановский улей пользуется необычайным спросом среди всех пчеловодов. Его также изготавливают своими руками.

Разновидности ульев

Ульи Дадана могут состоять из десяти и двенадцати рамок, имеющих соответствующие размеры. Учитывая популярность таких ульев для пчел, считается, что данная разновидность конструкции очень эффективная, практичная и удобная для пчеловождения.

• 12 рамок. Подобный улей имеет стандартные размеры (450 на 450 мм). Для стенок такого улья подойдут 37 миллиметровые доски, исключение составляет подкрышник и крыша. Говоря о визуальном размере улья для пчел, он приблизительно равен 524 на 524 мм. Различается несколько разновидностей таких конструкций, разница заключается в численности рамок.
• 10 рамок. Своими руками можно легко изготовить ульи Дадана-Блата, учитывая чертежи и размеры. В итоге должны получатся высота корпуса Дадана-блата до 325 мм, ширина до 445 мм, а длина 450 мм. Магазины должны быть высотою в 165 мм. Верхний леток должен иметь размер 12 на 10.

https://www.youtube.com/watch?v=vR2zMg7EWSo

Как создавались ульи Дадана-Блатта

Шарль Дадан (1817 г.р.) был тем человеком, которому пришла в голову идея создать улей с вертикальным типом. Он изучал конструкции пчелиных домов много лет. А на его собственной пасеке был 8‑рамочный улей.

Француз применил подход чисто математический:

• Сколько яиц откладывает одна пчеломатка за один день? — 3000.
• Сколько ячеек пчелы способны заполнить в сотах в течение дня? — 1600.
• Значит в 12-ти рамках Квимби окажется 10,5 тысяч ячеек.

Эти расчеты и эксперименты позволили усовершенствовать конструкцию и создать собственный даданов улей. Это изобретение очень скоро стали использовать пчеловоды в странах самых разных.

Но довести его до совершенства, вывести на рынок удалось швейцарцу Блатту. Внесенные им коррективы корпуса сделали улей подходящим для условий зимы. Система, имеющая размер рамки 435 мм (раньше было 470) получила имя Дадана-Блатта. Кстати, у бренда есть еще одно имя DADANT.

Особенности новых ульев

Несмотря на очевидную эффективность новой конструкции, до сих пор дадановский улей вызывает дискуссии пчеловодов. Кто-то уверен, что они давно изжили себя, кто-то уверен в обратном.

Но следует признать, что у этих конструкций есть несомненные достоинства:

• Даже самая сильная семья пчел, вполне будет довольствоваться одним корпусом.
• Концентрация меда в магазине осуществляется в предельном объеме.
• Однокорпусный вариант улья избавит вас от нужды передвигать объемные корпуса.
• Все рамки легко доступны для пчеловода.
• Конструкция улья роению пчел никак не способствует, следовательно, за состоянием рамок наблюдать довольно легко.
• В зимний период здесь уместятся не только основная семья, но и запасная. Достаточно их разделить перегородкой.
• Эту систему новички могут освоить легко из-за простоты ее использования.
• Он будет служить вам лет 25, если не нарушать правил эксплуатации.

Дадан прошел испытание временем – конструкция была изобретена в конце 19 века. Продуманная конструкция, простота и надежность сделали его популярным среди опытных пчеловодов и новичков.

Американский француз Дадан в 60х годах 19 века рассчитал математически габариты улья. К сожалению, работу не удалось завершить. Несколько лет спустя другой пчеловод, швейцарец Блатт довел до ума наработки Дадана и запатентовал работу как улей Дадана-Блатта.

Улей Дадан — конструкцияВ наше время Дадановский улей представлен несколькими типами конструкций. Главные различия – объем, материал и теплоизоляция.Габариты конструкции – вопрос стратегический

Важно понимать, что нужно в конкретных условиях

• 10 рамочный. Классическая схема Дадана.
• 12 рамочный. Квадратное сечение позволяет по-разному расположить рамки (с теплым или холодным заносом).
• 14 и 16 рамочный. Тяжелей работать в одиночку. Увеличенное количество рамок создает большую нагрузку на конструкцию.

Материалы

Статистика показывает, что правильная постройка улья Дадана, исполненная с применением материалов высокого качества, должна служить как минимум 10 лет. Следовательно, для монтажа улья понадобятся:

• материалы высокого качества;
• высокоточная обработка заготовок и сбор модулей;
• высококачественное внешнее покрытие, состояние и целостность которого постоянно контролируют.

При изготовлении рекомендуется использование натуральной сухой древесины. В основном применяется лиственная (желательно плодовая) порода деревьев. Древесина хвойных пород деревьев – сосны либо ели – используется как минимум по прошествии 12 месяцев после заготовки, поскольку обязательным условием является то, чтобы дать большей части ароматических смол выветриться и кристаллизоваться.

Помимо чистой древесины, при изготовлении применяют также фанеру, из-за чего строительство выходит дороже. Дело в том, что в этом случае используют исключительно фанеру, имеющую маркировку ФК. При изготовлении такой фанеры используется один из клеев с карбамидным составом, который экологически чист и безвреден для пчёл. У такой фанеры первый слой шпона – из липовой либо березовой древесины, а остальные склеивают из хвойного дерева.

Значительно снизить стоимость строительства улья поможет изготовление многослойной либо двустенной каркасной конструкции, где роль наружной поверхности будет играть лист фанеры 4-5 мм толщины. Листы фанеры фиксируются на раме из дерева, с заполнением пространства между ними сухим опилом, измельченным пенопластом либо другими видами сухого утеплителя. Подбор размера планки позволит подобрать любую толщину стенок улья.

Другая возможность – использовать листы из пенопласта, оклеенные с обеих сторон фанерными листами. Но необходимо отметить, что здесь нужно в обязательном порядке заделать торцевые кромки.

Легкую конструкцию можно изготовить из материалов вроде пенополистирола либо пенополиуретана. Днище такой конструкции придется обустраивать, используя какой-то прочный материал (доска, фанера), так как пористый материал годится только для изготовления стенок либо крыши.

Процесс окрашивания имеет свои нюансы, которые необходимо учитывать:

• окрашивание производят исключительно средствами, предназначенными для наружного применения;
• поверхность предварительно дважды грунтуют в обязательном порядке;
• все щели и неплотно прилегающие детали шпаклюют веществом, в основу которого входят только натуральные растворители.

Как сделать своими руками двенадцатирамочный улей Дадан

Размеры и чертежи двенадцати рамочного улья Дадан приведены для одностеночного типа, поскольку вторые стенки надстраиваются поверх внутренних, и не имеют значения.

Подготовка к работе

При некотором навыке изготовить улей самостоятельно несложно. Есть несколько важных моментов.

• Хранение и обработка дерева в сухом месте. Используется только высушенная древесина.
• Заранее изучить чертежи и представлять порядок работы.
• Подготовить инструмент и материалы.

Хорошо выполненная работа прослужит долго. Срок жизни изготовленного улья зависит от материала.

Порядок работы

Из доски 35 мм нарезают заготовки согласно чертежу. Подготавливают места соединения, выбираются фальцы. Заготовки шлифуются. Широкие доски при сборке противопоставляют узким (если передняя нижняя доска широкая, боковые нижние берутся узкие). Места соединения проклеивают. Используется ПВА или столярный (казеиновый) клей

Важно чтоб клей не имел резкого запаха и не был токсичным для пчел. Торцы соединений дополнительно усиливаются штифтами или саморезами

Перед последующей сборкой нужно дать клею высохнуть. Высверливается верхний леток, прорезается нижний по кромке корпуса.

• Съемное дно делается шире и собирается из досок в четверть (или другим способом с хорошей герметичностью). Три планки набиваются с таким расчетом, чтобы входить в фальц внизу корпуса. Лицевая сторона остается без планки, для вентиляции. Доски можно взять толще 4 см, это утяжелит дно, но сделает его прочней.
• Надстройка (магазин) собирается аналогично корпусу. По верхней кромке надстройки выбирается фальц.
• Крыша надевается на корпус или магазин. Со временем немного меняют форму, потому нужно сделать посадку крыши не слишком плотной. По бокам или в лицевой части устраиваются отверстия для вентиляции. Чтобы пчел можно было перевозить, нужно закрыть отверстия мелкой сеткой.

Размер двенадцатирамочного улья

Типичные размеры элементов улья Дадан на 12 рамок.

	Длина мм	Ширина мм	Высота мм
Внутренние размеры (при толщине доски 35 мм)
Корпус	450	450	310
Магазин	450	450	155
Крыша	450	450	70
Внешний размер (при толщине доски 35 мм)
Корпус	520	520	320
Магазин	520	520	165
Дно	520	520	70
Крыша	520	520	80

• Глубина фальца рекомендуется 18 мм. Имеется в виду что остается пространство 10 мм между рамкой и верхним срезом.
• Глубину прочих фальцев выбирают исходя из толщины материала.
• Зазор между дном и рамками оставляют 25 мм, для уборки и для удобства пчел.
• Верхний леток диаметром 25 мм сверлится в 70 мм от верхнего среза. Под летком устанавливается прилетная дощечка.
• Нижний леток высотой 10 мм и делается почти во всю длину стенки, его длина регулируется специальными вкладышами.

Вид в сборе улья Дадан. Вариант с двумя магазинами и подкрышником.

Вид в сборе двенадцатирамочного улья Дадан

Чертеж корпуса

Для сборки корпуса потребуется по две боковых и передних стенки. В фронтовой стенке нужно будет просверлить верхний леток.

Боковая стенка корпуса Дадан на 12 рам

Передняя стенка корпуса Дадан на 12 рам

Чертеж магазина

Для сборки магазина, также понадобится две передние и 2 боковые стенки.

Боковая стенка магазина Дадан на 12 рам

Передняя стенка магазина Дадан на 12 рам

Чертеж подкрышника

При необходимости подкрышника, он собирается также аналогично корпусу и магазину, но имеет свои размеры.

Подкрышник Дадан на 12 рам

Чертеж крыши

На чертеже представлена горизонтальная крыша. Если нужен скат, можно приподнять одну переднею стенку на 20мм, и не забыть про боковые стенки у которых максимальный внешний размер увеличится до 100мм, а минимальный останется 80мм. Также правая боковушка должна быть зеркально левой.

После сборки каркаса сверху нужно закрепить лист фанеры 540мм*540мм или связать 20мм доской, при условии что крыша горизонтальная. С внутренней стороны утеплить, а с внешней покрыть листом железа, толем, линолеумом или другим материалом не пропускающим влагу.

Крыша Дадан на 12 рам

Чертеж дна

При изготовлении дна заготавливаем две боковые стенки (1), заднюю (2 без летка) и переднею (2) в которой заранее нужно сделать леток 10мм на длину подготовленной вами вкладки. Также нужно заранее подготовить дно (3) из доски 25мм, размером 470мм*470мм. Соединив 2 боковые стенки с задней вставляем дно, только потом закрываем передней стенкой. Под леток можно набить дощечку.

Дно Дадан на 12 рам

При изготовлении улья Дадан из доски 40мм. внутренние размеры не меняются. Увеличивается внешний размер на 10мм, и меняется глубина фальца на 21 мм.
