Рамки для ульев: виды, чертежи и размеры и чертежи

Элементы для ульев

Для рамок стандартных размеров промышленность производит вощину, которая вставляется в них без подрезки. В зависимости от размера выпускается 3 типа вощины для элементов, конструкции которых отличаются разнообразием. Это зависит от того, каким способом они скреплены, как натянута проволока и закреплена вощина. Стандартными считаются рамки Дадана, Блатта и Украинские. Но внешние параметры упомянутого элемента любой конструкции должны соответствовать внутренним. Размер рамки для улья берется таким же, как стандартный лист вощины. В связи с этим планки изготавливают определенных параметров.

На размер рамки для улья влияние оказывает такой фактор, как биологическая особенность насекомых. Верхний брусок и боковые стенки изготавливают шириной 25 миллиметров не случайно. Это можно объяснить тем, что в условиях естественной среды толщина сот, которые строят пчелы, имеет именно такой размер.

Сначала нужно сделать чертеж рамки. Верхний брусок стандартно должен иметь длину 470 миллиметров. Если она будет больше, элемент не войдет в корпус улья, изготовленного в заводских условиях. Уменьшить данный размер можно на 1-2 миллиметра, не больше.

Процесс натягивания проволоки

Проволока выполняет роль арматуры при наващивании рамок. К натяжению приступают после того, как изготовлены деревянные рамки с установленными проставками. Для этого понадобятся:

1. катушка стальной проволоки (1,5-2 мм диаметром);
2. сверло аналогичного диаметра, шуруповерт либо дрель;
3. молоток;
4. плоскогубцы;
5. кондуктор либо шаблон;
6. гвозди для крепежа проволоки (сапожные).

Пошаговая процедура натяжки струн:

1. при помощи шаблонного чертежа либо кондуктора сверлят отверстия в противоположных полюсах;
2. в рамку надо забивать натяжной гвоздь;
3. протягивают проволоку через просверленные отверстия;
4. конец проволоки обматывают вокруг вбитого гвоздя;
5. при помощи плоскогубцев проволоку натягивают и закрепляют на соответствующем гвозде.

Важно! Натянутая струна при подергивании пальцем должна издавать звуки музыкального тона. Если этого нет, то струну необходимо натянуть еще

Размеры и стандарты

Конструктивные особенности рамок могут быть различными, потому предполагается, что и размеры рамок для ульев также достаточно сильно будут отличаться. Потому нельзя однозначно сказать, какой именно должен быть типовой размер. Есть несколько параметров, которые, тем не менее, должны учитываться почти что всегда:

• Ширина верхнего бруска (из-за физиологических особенностей пчёл) должна быть 24 мм с погрешностью в миллиметр.
• Расстояние между рамками, когда они висят, должно быть около 12 мм.
• Расстояние от боковой планки до стенок улья должно быть около 7 мм.

Толщина у боковых планок обычно, для обеспечения жёсткости, составляет 10 мм, такой же толщиной можно сделать и верхний брусок, хотя его изготавливают вплоть до 22 мм

Ширина таких планок – такая же как у верхнего бруска, но наверху может быть расширение, важное для стабилизации сотрясений улья. Обычно оно имеет ширину 36 мм

Тем не менее, имеется несколько стандартных размеров рамок, которые обычно применяются.

Стандартным (магазинная рамка, так называемая магазинка) считается размер 43,5 на 23 см. Для гнездовой (в которой пчёлы плодятся) рамки считается приемлемым размер 43,5 на 30 см. Именно такой размер поддерживает наиболее стандартная типовая вариация улья, конструкция Дадана-Бланта. Но есть и другие стандарты, например, еврорамки и так далее. У так называемой оборотной рамки размер может быть 30 на 43,5, то есть наоборот

Но всё же важно ориентироваться именно на ваш улей и на ваши индивидуальные потребности

Расположение рамок в улье, количество

Рамки для пчел – самый главный элемент улья, именно по ним определяется размер и тип будущего сооружения. Наиболее применяемые форматы рамок в пчеловодстве: квадратный, низко-широкий, узко-высокий.В одном улье может содержаться сколько угодно рамок, поэтому, обозначая определенный улей, называют не только тип рамок, упоминают также их количество в одном секторе.

Гнездовая и медовая рамка располагаются горизонтально, в один ряд – одноярусные горизонтальные конструкции. Если ставить их в несколько ярусов один над другим, то это будут вертикальные многоярусные улья.

По системе Рута и Дадана количество рамок в улье соответствует 10 и 12 шт. Рамки должны иметь расположение с севера на юг, направлены по магнитным полюсам земли. Леток улья должен быть ориентирован на север.В зависимости от количества реек, улья бывают самые разнообразные: 8, 12, 16, 24 рамочные.

Ульи с 8 рамками используют для молодых пчелиных семейств, которые не отличаются особой продуктивностью либо для перевозки пчел на небольшие расстояния. 24 – самый большой, предназначается для крупных семейств.

Преимущества улья Дадан

За прошедшее столетие вертикальное строение для пасеки, разработанное французским пчеловодом, не утратило актуальности. Его используют в небольших хозяйствах. У улья Дадана много положительных качеств:

• доступность материалов, простота изготовления и сборки модулей;
• прочность каркаса;
• сохранение тепла в гнезде;
• легкость осмотра и замены рамок;
• возможность составить из отдельных частей наиболее удобную конструкцию.

Особенности применяемых методов пчеловождения связаны с большим размером рамок гнезда. Сложно заполнить кормом свободные соты перед зимовкой роя, переместить модуль.

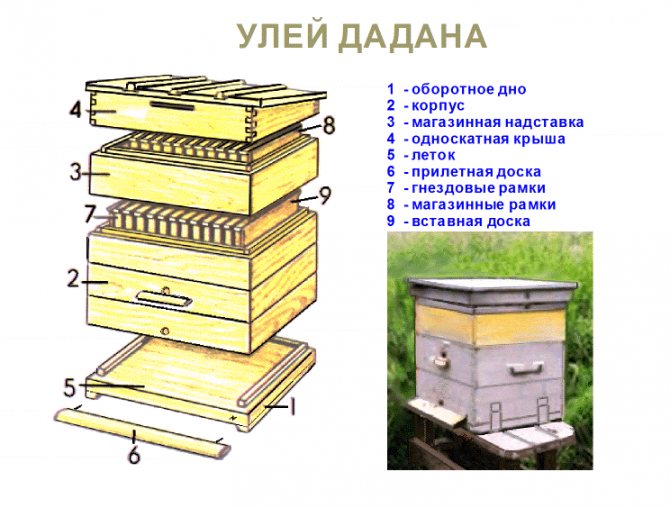

Устройство ульев Дадана-Блатта

В нижней части сборной конструкции, водружаемой на подставку, находится гнездовой корпус с отверстиями на передней стенке. Возле нижнего летка снаружи крепят планку для приземления пчел. Чаще всего в дадановских ульях используется 1 корпус. Внутрь устанавливают до 16 вощин, стандартно их 10-12.

К началу медосбора между корпусом и крышей располагают магазин. Надстройка с полурамками необходима для размещения собранного пчелами нектара. При активном медосборе временно добавляют еще 1-2 магазина. Часть рамок из них забирают по мере заполнения, подставляя пустые соты.

Во время зимовки на гнездовой модуль обычно ставится подкрышник, а еще выше – завершающая строение кровля с вентиляцией.

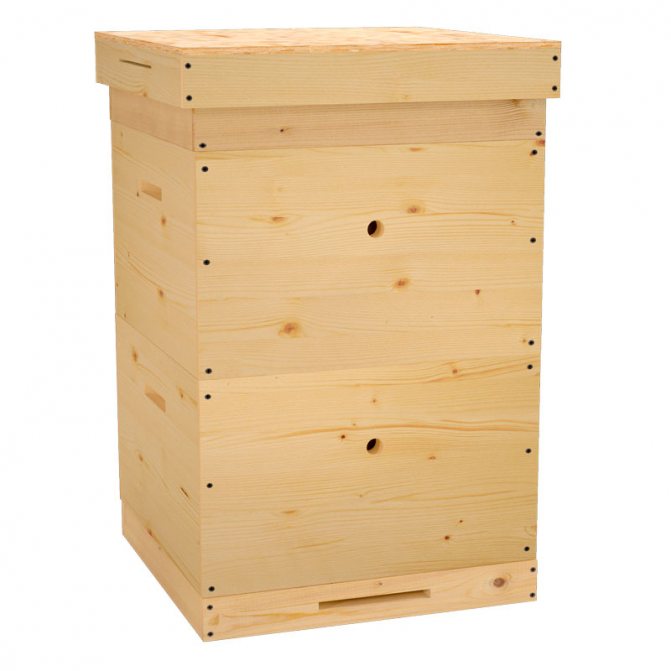

Устройство многокорпусных ульев Дадан

Вариант домика, в котором друг над другом установлено 2 гнездовых модуля, обычно содержит 8-10 вощеных рамок для облегчения веса и уменьшения размеров каркаса. При необходимости над этими модулями располагается магазин, но чаще – крыша.

Многокорпусные дадановские ульи принято использовать для получения отводка от большой пчелосемьи или организации общей зимовки 2 ослабленных роев. Между гнездовыми частями устанавливают решетку, разделяющую семейства.

Чем отличается Дадан от Рута

Улья Лангстрота-Рута Вертикальные ульи, разработанные известными пчеловодами, немного похожи. Однако у конструкции Дадана-Блатта магазинные рамки в 2 раза ниже гнездовых (14,5 против 30 см). Модули разной высоты нельзя менять местами, работа ведется только с сотами.

Размеры рамок для улья Лангстрота-Рута отличаются от дадановских. Их высота в гнезде и магазине составляет 23 см. Перестановку корпусов Рута легко осуществить, но весной во время этого процесса можно переохладить гнездо.

Считается, что улей Дадан подходит для начинающих пчеловодов, небольших пасек. Конструкции Рута применяют крупные хозяйства, особенно в южных регионах.

Вес улья Дадан с медом

Масса пустой вощины составляет около 0,5 кг. Если отстроены восковые соты, она становится тяжелее на 0,1 кг. Заполненная медом гнездовая рамка Дадана весит около 4,5-5 кг, магазинная – 1,5 кг.

В период активного медосбора корпус 10-рамочного улья имеет массу не менее 45 кг, а конструкция с 1 магазином достигает веса 60 кг. Более вместительные пчелиные жилища становятся еще массивнее.

Особенности конструкции узковысокого улья

1. Улей является бесфальцевым.
2. Толщина стенок улья до 37 мм.
3. Основные части – дно, магазины, гнездовой корпус, крыша.
4. Для изготовления улья используется качественное дерево, можно и современные строительные материалы.
5. Корпус гнезда, магазины выполняются с брусков сосны 30 на 30 мм.
6. Внутри корпуса используется фанера с березы.
7. Наружную сторону необходимо обязательно обить с помощью ДВП – 4мм.
8. Между пространством уложить пенопласт, толщина его должна быть 30 мм.

В таблице можно ознакомиться с особенностями каждой части узковысокого улья.

Таблица № 1 «Технические характеристики узковысокого улья»

Основные конструктивные элементы улья	Техника выполнения
Дно	Сверху нужно поместить фанеру с березы в 10 мм, вниз доски из сосны в 20 мм. Зажать слои с помощью двух брусков, скрепить гвоздями.Фанера очень важна в данной конструкции, с помощью ее можно облегчить эксплуатацию, предотвратить щелевое образование.Передняя частьдна должна содержать втулку и летковый заградитель. Назад прибивается специальная решетка для вентиляции, выполнена с металла, с помощью ее зимой гнездо будет постоянно проветриваться, летом защищено от жары.
Крыша	Имеет плоскую конструкцию.Она надета сверху на корпус, в своем составе имеет утеплитель, коробку, щиток, кормушку и кровлю.Для коробки потребуются доски в толщину 20 мм, высоту 60 мм. Для щитка доски 15 мм. Для кровли необходимо использовать оцинкованное железо. Кормушку нужно поместить сбоку, если есть необходимость, она снимается и устанавливается утеплитель.
Потолочина	В узковысоком улье ее нет.
Гнездовая рамка	Для нее потребуются планки из сосны.Брусок вверху должен иметь такие размеры 18 на 25 мм.Боковой брусок – разделители и размер 37 на 11.Внизу брусок размером в 8 на 20 мм. Высота рамки 150 мм. Для магазина подойдет рутовская рамка. Для полноценного передвижения пчел по рамкам, нужно вверху вощины сделать небольшие срезы, угол должен достигать 45 градусов.
Вставная передвижная доска	Толщина стенки 30 мм.Под фанерой обязательно должна быть положена резина в 15 мм, можно ее взять из старых камер велосипеда.Обязательно полоски должны плотно прикрепляться к стенке улья.

В данной таблице показан один с видов высокого улья

Ниже обратите внимание на чертеж, в котором изображен каркас улья

Расстояние между рамками

Построение пчелиных сот происходит внутри рамок, которые пчеловод устанавливает в улей. Подобная технология позволяет упростить контроль заполнения сот и облегчить процесс сбора меда. Стабильность сот можно увеличить, установив специальную восковую пластину и закрепив ее на натянутой внутри проволоке.

Промежуточные сотовые стенки можно приобрести в специализированных магазинах пчеловодства или изготовить их самостоятельно. Пчелы намного быстрее заполняют медом соты в готовых пластинах из пчелиного воска.

Чертеж и размеры рамки Рута.

Расстояние между плоскостями рамок для ульев называют «пчелиными улочками». Их ширина должна быть в пределах 10-12 мм. Уменьшение прохода не позволит пчелам нормально работать на сотах из-за тесноты, а из-за увеличенного расстояния может начаться строительство сот между рамками или произойти значительный рост толщины сотового набора.

Для того, чтобы точно выдержать необходимое расстояние, боковым планкам придают фигурную форму, при которой верхняя часть дощечки более широкая, а середина — тонкая. Другим решением может быть применение специальных проставок на боковых планках, которые не дают рамкам сближаться и позволяют осуществлять быструю и точную установку.

Преимущества

Главными преимуществами 16 рамочных ульев является простота и удобство при осмотре, обслуживании рамок, без особых проблем проводится удаление маточников, не требуется полная разборка, распечатка для откачивания меда, упрощается процесс ухода за пчелиной семьей.

Благодаря внутренним размерам и конструкции обеспечивается необходимый уровень вентиляции, повышается устойчивость к падениям, присутствует достаточного размера расплодное гнездо, не требующее расширения. Происходит вовлечение максимального числа пчел в производстве меда в течение всего сезона.

Корпус серьезно сказывается на качестве ухода за пчелиной семьей, гарантируя условия:

• Для размножения наиболее продуктивных маток;
• Для комфортной зимовки, защищая 16 рамочный улей от сырости, плесени;
• Для ускорения роста семьи.

Используется модернизированная версия 16ти рамочного улья в связи с наличием серьезных недостатков оригинальной модели: размещается вертикальная деревянная перегородка, разделяющая на 2 независимые части: в 1 располагаются 10 рамок, а во 2 – 2 гнездовые и 4 с восковыми листами.

Преимуществами данной конструкции 16 рамочного улья являются:

• Возможность содержать пчел различными способами в зависимости от природных факторов, размера семьи;
• Наличие свободного для зимовки отводков пространства;
• Возможность ухаживать и следить за частями 16 рамочных независимо друг от друга;
• Беспроблемное отстройка гнездовых рамок.

16-ти рамочный способен выдержать в среднем 25-30 кг меда, пчел и собранной пыльцы вместе взятые.

Дерево или пластик — что лучше

На замену деревянным рамам пришли магазинные, изготовленные из пластика. Каждый вид имеет свои преимущества и недостатки. Они заключаются в следующем.

Плюсы деревянных

• недорого стоят и можно смастерить самостоятельно;
• дерево не содержит никаких химических добавок;
• хорошо удерживают тепло и обеспечивают вентиляцию.

Минусы

• под воздействием разных перепадов температуры теряют свою форму;
• повреждаются вредителями;
• весят больше, чем пластиковые.

Рамки из пластика

Наиболее актуально и проверено годами для заготовки рамок использовать древесину. Но постоянно развивающиеся современные технологии приводят к появлению новых, не менее подходящих изделий. Отличным материалом, заменяющим древесину, стал пластик. Он дает возможность изготовления более легких, при этом очень прочных и удобных рамок для ульев.

Обратите внимание! Древесина имеет особенность в холодное время года впитывать влагу из воздуха, а в жару рассыпаться. Со временем ухудшается качество рамок, и качество меда падает.. Пластиковые рамки для сбора сотового меда уже производятся в промышленных масштабах, продаются в варианте готовой к использованию конструкции

Требуется лишь покрытие пластика тонким слоем воска и установить рамку в улей. Кроме стандартных элементов из пластика, изготавливают минирамки для комбинации их в кассетный блок

Пластиковые рамки для сбора сотового меда уже производятся в промышленных масштабах, продаются в варианте готовой к использованию конструкции. Требуется лишь покрытие пластика тонким слоем воска и установить рамку в улей. Кроме стандартных элементов из пластика, изготавливают минирамки для комбинации их в кассетный блок.

Правильно произведенные рамки сделают комфортной не только жизнь пчел, но и существенно облегчат труды пчеловода. Поэтому к изготовлению подходят с умом, учитывают все нюансы.

К положительным качествам пластиковых рам можно отнести

• достаточно крепкие, удобные при транспортировке, не повреждают вощину;
• срок годности намного дольше, чем у деревянных;
• не впитывают мёд;
• легче по весу;
• используются в любых медогонках.

К недостаткам относятся

• при повреждении не поддаются восстановлению;
• пчёлы хуже обрабатываю вощину;
• лучше применять при отличном образовании воска.

Выбор размеров и основные стандарты

Перед тем, как определить необходимые геометрические размеры рамок, необходимо узнать основные требования, предъявляемые к их правильному размещению. От их правильного пространственного расположения внутри улья может зависеть как общая производительность, так и развитие вашей пасеки. Поэтому, при изготовлении и установке рамок, следует учитывать, что расстояния:

• между осями соседних рамочек должно быть 37-38 мм, что обеспечит ширину «улочек» (проходов для пчел) в пределах 10-12 мм;
• от верхней и нижней планок рамки для ульев до корпуса не должно быть более 10 мм и не менее 8 мм;
• от нижнего ряда рамок до дна корпуса улья — 20-30 мм;
• от стенок улья до боковых реек — в пределах 5-7 мм;
• рекомендованная ширина верхнего бруска — 25 мм.

Технология изготовления рамок для ульев должна обеспечить их надежную фиксацию во внутреннем объеме и возможность беспрепятственной выемки при необходимости.

Среди наиболее распространенных стандартов, показывающих хорошие результаты, специалисты указывают следующие размеры, которые имеют рамки для сотового меда по наружной высоте и ширине:

• Цандера, 220 x 420 мм;
• рамки для 12 рамочного улья Дадана-Блатта, 300 x 435 мм;
• Дадана (модифицированный), 285 x 448 мм;
• Кунча или «улей Гольца», 330 x 250 мм;
• Лангстрота, 232 x 448 мм;
• немецкий стандарт, 223 x 370 мм.

При определении необходимых размеров также следует учитывать, что они должны соответствовать размерам улья для полного соблюдения условий, указанных выше. Поэтому можно сказать, что конструкция домика для пчел и размеры сотовых рам неразрывно связаны между собой и от правильного их сочетания зависит ваш медосбор и правильное развитие пчелиной семьи.

Чертеж и размеры рамки Дадана-Блатта.

Изготовление улья лежака на 20 рамок

Ульи лежаки отличаются от многокорпусных тем, что новые каркасы доставляют по ширине, а не по высоте. Фактически, размер лежака может быть произвольным, но на практике самой популярной моделью считается улей-лежак на 20 рамок, поэтому мы рассмотрим подробнее именно эту конструкцию (рисунок 5).

Рисунок 5. Улей лежак: особенности конструкции Внутренние размеры лежака составляют: 810*450*400 мм, причем для разных стенок требуется материал различной толщины. Передние и задние стенки делают из досок толщиной 40 мм, а боковые – 30 мм.

Правила

Изготовление улья лежака сложнее, чем самостоятельное производство многокорпусного (рисунок 6). Во-первых, готовая конструкция достаточно громоздкая, а во-вторых, при производстве нужно строго соблюдать размеры на чертеже и плотно крепить детали друг к другу.

Чтобы облегчить вам задачу по изготовлению рамок для улья, рекомендуем посмотреть видео, в котором подробно показаны все этапы процесса.

Особенности

Среди основных особенностей улья-лежака стоит выделить громоздкость конструкции. Такой домик для пчел достаточно тяжелый, и не подходит для ручной переноски или транспортировки.

Рисунок 6. Чертеж для изготовления улья лежака

Кроме того, в сравнении с вертикальными ульями, в лежаках далеко не все формы для сотов заполняются медом. Также такие домики сложнее обслуживать, так как дно у него не снимается, но при этом конструкция получается очень прочной и долговечной.

Особенностью лежаков является и то, что в них можно оставлять на зимовку не одну, а две пчелосемьи. Это позволяет сэкономить корма и жизненные силы рабочих пчел.

Как сделать рамку для улья своими руками

Пошаговая инструкция по изготовлению пчелиной рамки в домашних условиях.
выпилить из дерева планки по размерам;

с помощью мелких гвоздей сбить детали рамки;
на боковых планках проделать шилом отверстия с шагом 6 мм;
натянуть стальную проволоку (как было сказано выше);
продев проволоку в последнее отверстие, сделать петлю и закрутить ее;
затем плоскогубцами натянуть проволоку (делать это нужно осторожно, чтобы каркас не прогнулся).

На готовые конструкции с протянутой проволокой при помощи лекала подвешивают и крепят вощину. При этом пчеловод должен контролировать, чтобы в первую очередь заполнялся верх конструкции, иначе насекомые будут строить соты поперек рамки.

Рамки для ульев рута и дадан

Во многих пчелиных хозяйствах популярно содержание пчел в двухкорпусном улье дадан на 12 рамок. Изготовить конструкции такого типа несложно, ведь их конструкция довольно проста. Понадобятся только деревянные заготовки, тонкая проволока, и небольшой набор слесарного инструмента.

Инструменты для изготовления

Чтобы изготовить рамки самостоятельно, понадобится:

• для столярных операций — ножовка, пила-циркулярка, фуганок, рубанок, долото, стамеска, наждачная бумага или шлифовальная машина;
• для сборки — степлер, молоток, шуруповерт или отвертка;
• для натягивания проволоки — электродрель, шило, плоскогубцы, катушка с проволокой;
• для контроля — рейсмус, штангенциркуль, угольник, металлическая линейка.

Размеры, чертежи

В зависимости от габаритов пчелиные домики вмещают от 8 до 24 рамок. Размеры рамок для пчелиных ульев зависят от типа конструкции.

1. Для ульев Дадана-Блатта подходят рамки высотой 0,3 м. шириной 0,435 м. Отступ верхней планки от боковин составляет 1,5 см.
2. Рамки Лагонстропа-Рута имеют такую же ширину, как и в первом случае — 435 мм. А вот высота составляет 0,225 м, а отступ от боков равен 1 см.
3. Для украинской модели подойдут рамки такого же размера, как и для ульев Дадана-Блатта.

Выбор проволоки для рамок

Для изготовления стандартных сотовых моделей используется обычная стальная проволока толщиной 0,3-0,6 мм. Недостатком этого материала считается то, что проволока быстро ржавеет. Стальную проволоку можно заменить нержавеющей, но она будет стоить намного дороже.

Для струн используются и другие черные металлы: вольфрам и нихром. Они устойчивы к коррозии и обладают повышенной прочности. Ограниченное применение этих металлов объясняется высокой стоимостью.
А вот проволоку из цветных металлов использовать нежелательно. Материал слишком мягкий, и при очистке рам с помощью ножа быстро повреждается. Иногда доморощенные мастера натягивают струны из капроновой лески толщиной 0,5 мм.

Натягиваясь, проволока продевается через отверстия в боковых планках. Чтобы исключить прорезывание стенок при эксплуатации изделия, используют втулки (чаще всего латунные) с гладкой шляпкой.

Инструкция по натягиванию проволоки

Проволоку натягивают на раму между планками в такой последовательности:

• в противоположных стенках рамки строго друг против друга проделывают отверстия;
• далее вставляются втулки;
• рядом с крайним отверстием забивают гвоздик для фиксации конца проволоки;
• продевают проволоку по принципу змейки между противоположными отверстиями;
• плоскогубцами затягивают проволоку (но так, чтобы она не разорвалась).

Расстояние между рамками

Как правило, расстояние между пчелиными рамками или размер улочки составляет 12 мм. Пчеловоды с большим стажем могут отрегулировать это расстояние, что называется «на глаз» или приделывают к рамкам упоры-ограничители расстояния. Новички часто поступают по-другому: берут заготовку размером 6х12 мм и с ее помощью замеряют нужное расстояние. Расстояние между стенками улья и боковой рамкой как раз и составляет 6 мм.

Что представляют собой рамки?

Рамка представляет собой сердцевину корпуса, она является основным пространством, на котором осуществляется производство пчёлами мёда. Количество рамок может заметно варьироваться в зависимости как от конструкции пчелиного жилища, так и от количества самих пчёл.

Изготавливают обычно рамки для пчел из дерева, но иногда можно встретить облегчённые пластиковые вариации. Как показывают наблюдения, для пчёл они ничем не хуже.

Неважно, куплены рамки для ульев или изготовлены вручную, необходимо обязательно следить, чтобы они были качественными, с хорошими стыками, ухоженными. Поверхность рамки для пчел всегда имеет восковую основу, что позволяет пчелиным семьям начать производить мёд

Конструктивно различают вертикальные рамки (стояки) и горизонтальные (лежанки). Применяются они, соответственно, в стоячих ульях, где при необходимости дополнительное пространство для пчёл может наращиваться, и в лежачих, где запас площади задаётся изначально. Пчеловод всегда учитывает, какая площадь предоставлена пчёлам, ориентируясь на особенности их выращивания и на размеры пчелиной семьи.

Инструкция по натягиванию проволоки

Вручную натяжение струн на рамку имеет следующий порядок действий:

1. В зависимости от выбранного расположения струн при помощи разметки или кондуктора необходимо просверлить отверстия в противоположных планках.
2. Натяжной гвоздь вбить в рамку.
3. Сквозь просверленные отверстия последовательно протянуть проволоку.
4. Один конец проволоки обмотать вокруг соответствующего гвоздя;
5. При помощи плоскогубцев подтянуть проволоку и закрепить ее на втором гвозде.

При наличии самодельного станка приведенного в качестве примера данный процесс натяжения выглядит следующим образом:

1. Рамку располагают на конструкции станка и слегка повернув винт сжимают.
2. Вручную натягивают проволоку
3. Дополнительное натяжение обретается после освобождения изделия от винта.

Положительным результатом станет появление музыкального тона при касании. Если такого результата не получилось добиться, то необходимо перенатянуть.

Типы ульев

Изготовление ульев своими руками, занятие не сложное. Перед началом работы, нужно понимать, что улики отличаются по размеру, конструкции и материалу. По конструкции улей подразделяется на:

• разборные;
• неразборные.

На сегодняшний день, неразборные улья стали менее популярны. Большинство пасечников используют рамочные улики для пчел сделанные своими руками. Рамочные домики подразделяются на:

• вертикальные;
• горизонтальные.

Горизонтальный или лежак, представляет собой однокорпусное строение с возможным увеличением в разные стороны. Эти улики своей простотой в использовании подходят для неопытных пчеловодов. Существует один минус – они большие и тяжелые. Вертикальное строение состоит из нескольких корпусов. Плюс – легкий и удобный для перемещения. Эти две формы имеют не одну секцию, разделены перегородкой, что позволяет менять объем в разные стороны.

Строим улей своими руками

Если вы не хотите тратить бешеные деньги на магазинный улей, в интернете есть множество видео, где показаны различные способы изготовления ульев своими руками со всеми чертежами и необходимыми размерами.

Пошаговая инструкция по построению пчелиного домика на 16 рамок Дадана:

• 1 шаг. Пилим заготовки для внутреннего корпуса.
• 2 шаг. Делаем пропилы для соединения боковин. Подгоняем боковины друг к другу. Скрепляем боковины внутреннего корпуса.
• 3 шаг. Делаем вставки для наращивания высоты боковин и наращиваем их до нужной высоты.
• 6 шаг. Делаем ножки для нашего улья. Прибиваем ножки к внутреннему корпусу.
• 7 шаг. Подготавливаем заготовки для днища улья, аккуратно прибиваем 1-ый ряд досок. Отрезаем прослойку из рубероида. Скрепляем 1-ый и 2-ой ряд досок. Тем самым, днище улья готово.
• 8 шаг. Прикрепляем заднюю стенку корпуса.
• 9 шаг. Вырезаем коридор для летка. Вырезаем леток в наружной стенке.
• 10 шаг. Заколачиваем переднюю и боковую стенки.
• 11 шаг. Делаем упор для крыши. Пилим заготовки на крышу. Подгоняем и сколачиваем их.
• 12 шаг. Далее, изготавливаем магазины и подрамник.
• 13 шаг. Обжигаем корпус улья изнутри и снаружи.
• 14 шаг. Окрашиваем улей и обиваем крышу. Корпус улья готов.
• 15 шаг. Остались маленькие детали. Прикручиваем ручки для переноски.
• 16 шаг. Боковины заливаем монтажной пеной и «запечатываем» верх
• 18 шаг. Прикручиваем сетку вентиляции, крепим задвижку.
• 19 шаг. Покрываем крышу оцинкованной жестью.
• 20 шаг. Сверлим верхний леток. Прикручиваем летковый заградитель.
• 21 шаг. Прикручиваем прилетную доску и летковую задвижку.
• 22 шаг. Улей готов к применению.

Примерно по такой же методике можно сооружать ульи на 14-ть и 16-ть рамок. Они очень надежные, пчелам в них очень комфортно. Единственный недостаток подобных моделей – вес.

Расстояние между рамками

Построение пчелиных сот происходит внутри рамок, которые пчеловод устанавливает в улей. Подобная технология позволяет упростить контроль заполнения сот и облегчить процесс сбора меда. Стабильность сот можно увеличить, установив специальную восковую пластину и закрепив ее на натянутой внутри проволоке.

Промежуточные сотовые стенки можно приобрести в специализированных магазинах пчеловодства или изготовить их самостоятельно. Пчелы намного быстрее заполняют медом соты в готовых пластинах из пчелиного воска.

Чертеж и размеры рамки Рута.

Расстояние между плоскостями рамок для ульев называют «пчелиными улочками». Их ширина должна быть в пределах 10-12 мм. Уменьшение прохода не позволит пчелам нормально работать на сотах из-за тесноты, а из-за увеличенного расстояния может начаться строительство сот между рамками или произойти значительный рост толщины сотового набора.

Для того, чтобы точно выдержать необходимое расстояние, боковым планкам придают фигурную форму, при которой верхняя часть дощечки более широкая, а середина — тонкая. Другим решением может быть применение специальных проставок на боковых планках, которые не дают рамкам сближаться и позволяют осуществлять быструю и точную установку.

Кормушки для пчел

Пчелосемьи обычно подкармливают два раза в год — до начала цветения растений, с которых пчелы собирают мед, весной и осенью перед пополнением зимних кормов. Чтобы стимулировать расплод пчел также используют дополнительный прикорм. Чтобы питание пчел было правильно организовано используются специальные кормушки для пчел, которые могут быть размещены внутри или вне улика.

Какие бывают кормушки

Самые популярные кормушки для пчелиной семьи — надрамочные, потолочные и кормушки, изготовленные из обычной бутылки.

1. Кормушка над рамками улья. Удобнее всего, когда такая конструкция выполнена в виде ящика. Такой ящик не должен быть подвержен коррозии, а значит лучше использовать пластик, дерево или алюминий. Конструкция его не сложна и делится на две части: место где размещаются сами пчелы и место, куда наливается корм: мед или сахарный сироп. В соответствии с названием, такая кормушка размещается над рамками улья, на холстике.
2. Потолочная конструкция. такая кормушка будет хороша для многокорпусных ульев. Конструкция ее схожа с предыдущей, только размещается она под самым потолком улика.
3. Из пластиковой бутылки. Самый дешевый и удобный вариант для пчеловода. Для изготовления такой кормушки берется пластиковая бутылка темного цвета, в которой делаются небольшие отверстия, через которые будет вытекать сироп. Регулировать объем вытекающего корма для пчел можно заклеиванием лишних дырочек скотчем.

Многокорпусный улей своими руками

Многокорпусный улей – один из самых популярных среди пчеловодов. Он позволяет размещать большие семьи, а также много каркасов внутри одновременно и, соответственно, получать больше готовой продукции.

Кроме того, такие модели простые в производстве и обслуживании, поэтому сделать такой домик для пчел вполне реально своими руками, если принять в расчет некоторые практические нюансы и особенности.

Правила

Чтобы сделать многокорпусный домик на 10 рамок своими руками, нужно придерживаться определенных правил. Во-первых, размер одного каркаса должен составлять 230*435 мм. Во-вторых, нужно четко соблюдать размеры корпуса (длина 450 мм, высота 250 мм, а ширина 375 мм). В-третьих, желательно подбирать доски толщиной 35 мм: так внутри домика будет поддерживаться оптимальный микроклимат.

Чтобы процесс изготовления прошел успешно, нужно следовать таким правилам (рисунок 3):

• Строгое соблюдение размеров позволит сделать сразу несколько многокорпусных домиков и рамок для них. Пасека с такими одинаковыми жилищами будет очень удобной в обслуживании.
• Материал должен быть прочным и качественным. Лучше использовать для строительства дерево, так как это природный материал, комфортный для пчел.
• При монтаже крыши нужно стараться установить ее плотно, без щелей, и покрыть любым доступным кровельным материалом.

Рисунок 3. Особенности конструкции многокорпусного улья В стенах обязательно делают небольшие вентиляционные отверстия с решетками из металлической сетки, чтобы внутрь домика поступало достаточное количество свежего воздуха, но не проникали другие насекомые и мусор.

Особенности

Основная особенность многокорпусного улья – в наличии нескольких надставок, число которых может достигать 6 штук. Три верхние надставки выше и больше, нижние – меньше, что связано с физиологическими особенностями пчел (рисунок 4).

Дно такой конструкции съемное, а по форме напоминает каркас. Как правило, для его производства используют доски шириной 3 сантиметра.

Рисунок 4. Чертеж многокорпусного улья Леток – это небольшая доска, которая крепится к домику с помощью двух опор. При необходимости леток легко откинуть, чтобы пчелы могли вылететь из домика, или наоборот – прикрыть, если планируется транспортировка домика. Чтобы предотвратить дно от гниения, на него набивают два бруска, которые выполняют роль ножек.

Рамка Дадана-Блатта

Наиболее ярким представителем данной заготовки является улей из двенадцати рамок, который собирают, используя чертежи для улья Дадан. Конструкция из двенадцати рамок является наиболее удобной для насекомых. Можно сделать самостоятельно, используя необходимый материал и чертежи, которые значительно упростят процесс работы. Конструкция из двенадцати рамок мало чем отличается от той, в которой насчитывается десять.

Если вы решили создать рамку собственноручно, определитесь с типом и материалом, который будет использован в процессе строительства. Соблюдайте строгие параметры, иначе вы значительно уменьшите продуктивность собственной пасеки.
