Капельный полив своими руками

Что такое капельный полив: особенность системы орошения

Капельный полив является системой регулярного и равномерного обеспечения влагой корневой системы растений, что способствует увлажнению почвы непосредственно под насаждением. Такое орошение позволяет существенно экономить воду. Почва не переувлажняется чрезмерно и не заболачивается между рядами, как это происходит при других вариантах подачи воды. Это содействует активному поступлению кислорода к корневой системе, что благотворно влияет на рост растения, повышая тем самым урожайность.

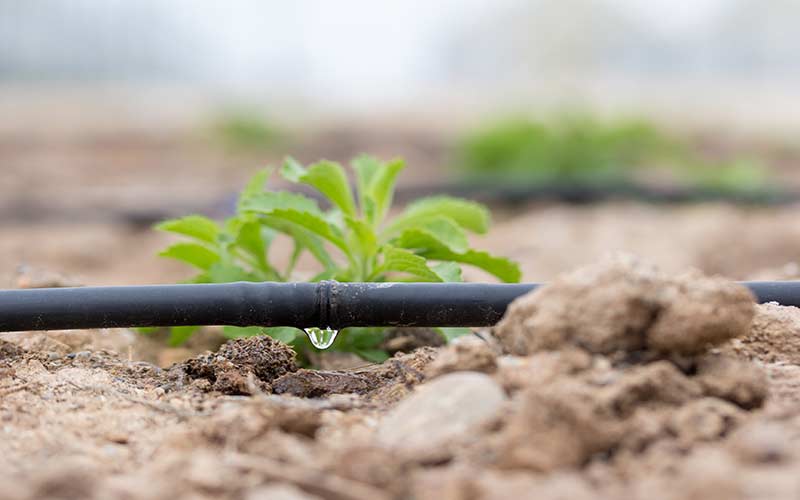

Благодаря капельной системе полива вода попадает напрямую под корни растения.

Капельная система орошения позволяет снизить трудоемкость ухода за зелеными культурами. А при автоматизированном процессе можно оставлять участок без присмотра на несколько дней, не беспокоясь о том, что растения останутся без воды.

Комплектация может быть самой разнообразной. Но в состав любой системы входят магистральные трубопроводы для подачи и распределения воды и отводные ветви, подающие воду непосредственно к корневой системе каждого зеленого насаждения. Система подключается к централизованному водопроводу, накопительному баку (самотечный вариант) или к насосной станции. Может быть укомплектована автоматикой, иногда ее управление осуществляется ручным способом. В зависимости от данных критериев подбираются комплектующие системы.

Капельный полив своими руками

Системы полива бывают разные, здесь рассмотрено два способа сбора простой капельной системы, в зависимости от источника воды: бочка или водопроводный кран.

Эти два источника отличаются напором воды, поэтому сбора системы немного разная.

В магазине продаются уже готовые системы, собранные под стандартные решения или вы можете собрать ее самостоятельно, купив все необходимые детали.

Перед тем, как собрать систему полива, ее нужно сначала спроектировать на бумаге, чтобы рассчитать необходимое количество капельниц, заглушек, переходников, а также количество шлангов/труб и их метраж.

Источник воды: бочка

1. Для того, чтобы собрать систему для небольшого участка или для теплицы, вам понадобится бочка объемом 100, 200 или 300 л. Бочку нужно установить на высоту, чтобы вода под давлением пошла по всем трубкам.

2. В бочку врезается фитинг с силиконовой прокладкой, чтобы в месте соединения не было протекания.

3. Далее ставится сетчатый фильтр, который подходит для небольшого напора воды.

4. Далее, если вы хотите автоматизировать систему, после фильтра ставится таймер полива и подачи воды. Если автоматизировать не нужно, система работоспособна без таймера. Таймер может быть электронным или механическим.

5. После фильтра ставится таймер полива и подачи воды. Таймер может быть электронным или механическим.

6. К таймеру присоединяется основная трубка ПНД, к трубке присоединяем тройник от которого идет разводка.

7. К трубке присоединяется капельная лента с помощью переходника.

8. В конце капельной ленты ставится кольцевая заглушка.

Источник воды: водопроводный кран или скважина

Если у вас есть выход воды из дома, в виде крана, вы можете подключить капельную систему к нему.

1. Вода из крана подается с большим давлением, чтобы снизить это давление, на выходе из крана нужно поставить редуктор.

2. Далее нужно поставить фильтр для воды, для того, чтобы капельницы не засорились. В тех случаях, когда речь идет о приличном напоре воды, ставят дисковый фильтр. Так же дисковый фильтр ставится в том случае, если в воде есть большое количество микро грязи, например, когда это вода из скважины.

3. После фильтра ставится запорный кран.

4. Далее, если вы хотите автоматизировать систему, после фильтра ставится таймер полива и подачи воды. Если автоматизировать не нужно, система работоспособна без таймера. Таймер может быть электронным или механическим.

5. К таймеру подключается ПНД трубка с помощью переходника. В конце трубы ставится заглушка, для того, чтобы вода не вытекла.

6. К ПНД трубе подключаются капельные ленты с помощью коннекторов, в конце каждой ленты ставится заглушка.

Проблемы использования капельной системы

По сути, новая система — это просто шланг для капельного полива, уложенный между корнями растений. Если труба с капельными стрелками остается просто лежать на поверхности почвы, как это часто бывает в большинстве конструкций систем капельного полива, собранных своими руками, через небольшой промежуток времени влага начинает уходить вдоль водовода. Это значит, что большая часть воды будет расходоваться на испарение или развитие сорняков, не принося рассаде или овощным культурам никакой пользы.

На что обращаем особое внимание

Дозированный полив не стал панацеей от всех проблем, новая конструкция подвода воды к корневой системе растений позволила уменьшить расход, но, несмотря на это, недостатков у капельного способа тоже предостаточно:

• Система трубок и шлангов остается на поверхности, под воздействием солнечной радиации, что приводит к деградации пластика, особенно, если используются полипропиленовые детали, краны и арматура;
• Поливная конструкция располагается в непосредственной близости к растению, что усложняет обработку, пушение и рыхление плодородного слоя;
• Низкая скорость подачи воды, особенно в жару, зачастую требует специальных мер по предотвращению цветения воды в стационарных емкостях из-за большого количества микроводорослей;
• Небольшой размер выходного отверстия капельницы делает систему достаточно чувствительной в потоке воды к наличию песка, глинистых частичек и органики.

Устройство капельной системы полива во многом определяется размерами растений, структурой почвы и условиями выращивания. Чем больше песка и мелкой пыли в воздухе, тем выше приходится поднимать стрелки капельницы, чтобы исключить затирание отверстий грязевыми брызгами.

В этом, собственно, и состоит различие между промышленными конструкциями точечного полива и самодельными системами капельного подвода воды. Разница в эффективном использовании влаги может достигать 70-100%, только за счет правильно подбора параметров, наличия точек регулировки и крепления подводящих магистралей.

Обустройство системы капельного полива в теплице

Изначально система создавалась для использования в наиболее засушливых районах с высоким уровнем солнечной радиации. Высокая температура воздуха и большое количество ультрафиолета солнца выполняли функцию естественного стерилизатора, поэтому постоянное влажное пятно под корнями растения достаточно эффективно защищалось от размножения патогенной микрофлоры и грибковых образований.

После переноса идеи капельного полива в технологию тепличного выращивания культур потребовалось дополнительно сделать небольшие изменения:

• В конструкцию капельного полива была добавлена отдельная емкость со своей системой трубопроводов для подвода к капельницам жидких удобрений;
• Трубы перестали укладывать непосредственно на поверхность почвы, как при выращивании овощей на открытом грунте. Это позволило избежать распространения через воду болезней и патогенов, присутствующих на грунте, и одновременно выровнять приток воды ко всем капельницам;
• В теплице было добавлено дополнительное количество точек вентиляции, обеспечивающих выравнивание влажности и температуры внутри помещения.

Важно! Чтобы компенсировать низкий уровень солнечной радиации, для особо чувствительных культур капельную систему полива рекомендуют использовать в паре с ультрафиолетовыми стерилизующими лампами.

И хотя при дозированном способе полива вода практически не попадает на листву и стебли растений, ультрафиолет убивает большую часть патогенной микрофлоры на поверхности корней и основания стебля. Правда, не все растения хорошо переносят обработку ультрафиолетом, поэтому в теплице с капельным поливом все также используют опрыскивание листьев специализированными препаратами и сыворотками.

Если растения защищены слоем мульчи или имеют подсыпку корней дополнительным слоем песчано-грунтовой смеси, то капельную трубку можно без опасения укладывать непосредственно на грунт, под стебель, не опасаясь образования избыточного увлажнения. Для растений с лунками в основании корня трубу с капельником лучше приподнять над грунтом на 4-5 см, чтобы не образовывалось застойных зон.

Кроме того, потребуется максимально выровнять положение подводящих труб относительно горизонта. Коллектор и напорная труба могут иметь наклон в любую сторону, тогда как питающие трубки, по которым вода подводится к капельницам, должны быть ориентированы строго по горизонту. Такое решение позволяет снизить заиливание и засорение капельников, находящихся на концах трубок, и одновременно выровнять расход воды через все стрелки.

Описание видов

Микрокапельный полив растений может быть организован в виде подземной или поверхностной системы. Он подходит для открытых грядок и для теплиц, цветников, виноградников, отдельно растущих деревьев и кустарников. Расход воды в ежегодном исчислении с капельным орошением сокращается на 20-30%, причём организовать её подачу можно даже при отсутствии скважины или колодца в зоне досягаемости.

Понять, какой вариант лучше, помогает обзор всех доступных типов систем.

1. Автомат. Питание таких систем обычно осуществляется от водопровода, получающего влагу из колодца или скважины, возможен вариант с промежуточным резервуаром. В этом случае автоматический полив будет производиться сразу жидкостью комфортной температуры, предотвращая загнивание корней. Электроника обеспечит подачу влаги к корням по расписанию, с нужной частотой и интенсивностью. Автополив разумно обустраивать на больших участках, в тепличных хозяйствах или в местах с минимальным выпадением атмосферных осадков.
2. Полуавтомат. Такие системы способны самостоятельно включать и выключать воду по расписанию за счёт установки таймера. Но они работают только от резервуара-накопителя. Запас жидкости в нём придётся пополнять самостоятельно, обычно хватает еженедельного возобновления ресурсов.
3. Механический. Такие системы работают по тому же принципу, что и остальные. Разница заключается лишь в том, что подача воды происходит исключительно за счёт открывания крана или вентиля в резервуаре с водой вручную. Подача жидкости осуществляется самотёком, без напорного насоса, ёмкость-накопитель устанавливают на определённой высоте, чтобы обеспечить достаточное давление в магистрали.

При использовании дополнительного резервуара температура воды для полива оказывается более комфортной для растений, чем при поступлении напрямую из скважины. Организацию заполнения ёмкости в этом случае лучше реализовать таким образом, чтобы в системе автоматически поддерживался нужный уровень воды. При его снижении до определённой отметки поплавковый клапан в резервуаре активирует работу насоса, чтобы восполнить потери.

Виды автоматических устройств

Наиболее доступный, но при этом довольно трудоемкий способ полива — луночный. Осуществлять эту схему орошения необходимо вручную, с помощью лейки, ковшика, шланги или специального мерника. Для этого необходимо около каждого культурного растения делать лунку, в которую нужно наливать требуемое количество влаги. Такая система требует большого количества времени, а также физических усилий. К тому же рассчитать количество необходимой воды невероятно трудно. Это может вызвать перенасыщение влагой или, наоборот, пересыхание, что приводит к нарушению микроклимата и замедляет рост и развитие растения. С помощью автоматического полива можно избежать всех этих проблем. Существует три типа такого орошения:

1. Дождевой.
2. Внутрипочвенный.
3. Капельный.

Дождевой полив

Название подобной схемы говорит само за себе: вода к растениям попадает в виде капель дождя. Существует несколько способов реализовать подобную систему:

• Полив сверху. Орошение является своеобразным душем для культурных растений. Сделать такой полив в теплице своими руками довольно просто. Для этого необходимо монтировать шланги под потолком теплицы и к ним присоединить специальные ответвления, оснащенные разбрызгивающими насадками. Завершающим этапом монтажных работ является подача воды под давлением.
• Обеспечить дождевое орошение можно автоматической системой, которая оснащена спринклерами, монтируемыми в почве. С наступлением определенного времени система сама выдвигает свои трубки с насадками, которые вращаются и разбрызгивают воду. Эти автоматизированные системы можно приобрести в любых специализированных магазинах. Цены довольно высокие, но благодаря значительной экономии водных ресурсов и обилию урожая система быстро окупается.

Внутрипочвенное орошение

Внутрипочвенное орошение довольно распространено в индивидуальных сезонных теплицах. Различные емкости с небольшими отверстиями погружают в почву на уровне корневой системы растения, вода подается в каждую из емкостей, из которых жидкость питает корневую систему. Это способ — безупречная альтернатива капельной подаче влаги.

Для того чтобы организовать такую систему полива для теплицы своими руками, необходимо снять верхний слой почвы, засыпать туда щебень, накрыть агроволокном или пленкой, положить трубы, сверху сделать привычные для нас грядки из предварительно удобренной почвы. Этот автополив обладает существенным недостатком: из-за грунта, который забивается в отверстия, систему необходимо часто чистить, что требует немалых физических и временных затрат.

Капельный полив из бочки

Устройство капельного полива своими руками — самый распространенный и востребованный метод орошения культурных растений, которые выращивают в закрытой почве. Капельное орошение в теплице  осуществляется благодаря трубам, к которым подсоединены капельницы, установленные у каждой корневой системы.

Для автополива в теплице систему оснащают дополнительным оборудованием. Как правило, используют наиболее популярную и недорогую АкваДусю. Также пользуется большим спросом таймер подачи жидкости Gardena для наземных и микрокапельных способов полива. Стоимость оборудования может меняться в зависимости от комплектации.

Как правило, в качестве источника воды выступает бочка, наполненная жидкостью. В трубах необходимо обеспечить давление. Чтобы для этого не приобретать насосы, нужно устанавливать бочки на несколько метров от земли. Для того чтобы не допустить перерасхода воды и создать максимальное давление в трубах, необходимо устанавливать трубы с небольшим диаметром.

Что выбрать для дозированного полива в теплице

Для дачи изготовить систему капельного полива для теплицы своими руками можно на основе узлов и деталей наиболее простой и доступной системы капельного полива Жук. Очень простая конструкция, и минимальные требования к установке сделали ее наиболее популярной среди огромного количества поливных систем.

Что такое поливная система Жук

Простейший вариант точечного полива можно организовать с помощью хорошо известного отечественного набора «Жук». Существует несколько вариантов оформления капельных систем, в данном случае для полива используется наиболее распространенный неавтоматизированный комплект, в который входят:

• Набор пластиковых тройников для трубопроводов;
• Подводящая магистраль из полиэтиленовой трубы;
• Поливные ленты для грядок, кустарника и садовых деревьев;
• Фильтр и стрелки-капельницы.

Емкость для воды, насос и узел подачи удобрений необходимо приобретать за дополнительную плату.

К сведению! Можно обойтись и без насоса, но в этом случае емкость необходимо поднимать на высоту не менее двух метров.

Собрать и настроить работу капельного полива вполне возможно своими руками без привлечения специалистов. В этом случае потребуется предварительно найти наиболее подходящее место для емкости с водой, желательно рядом с колодцем или другим источником воды. Далее укладывается магистральная труба подачи воды к грядкам. В трубу вворачиваются пластиковые штуцера, на которые одеваются тонкие ленточные или пленочные трубки.

Напротив каждого куста пробивается отверстие и устанавливается стрелка-капельник, через которую вода поступает в грунт. Из Жука можно легко собрать своими руками систему капельного полива для теплицы. При необходимости можно добавить количество кранов, лент и стрелок, даже переделать конфигурацию под свое тепличное помещение.

Выпускается также автоматизированный вариант системы капельного полива Жук на 60 растений. В стандартный набор из уголков, капельниц и поливных лент добавлено специальное устройство — электронный программируемый контролер с встроенным электромотором-приводом шарового клапана и дополнительным фильтром тонкой очистки.

Совет! Если предполагается использовать систему капельного полива, воду, предназначенную для полива, придется тщательно фильтровать, даже если запасы отстаивались длительный срок в цистерне или полиэтиленовой емкости.

Это наиболее уязвимая часть автоматических систем капельного полива. Любая грязь, мусор, отложения и взвеси способны вывести из строя шаровой клапан. Если клапан не срабатывает правильно или заклинил в одном положении, то автоматически может пострадать электронасос поливной системы. Нередко дачники убирают насосную подачу воды и заменяют ее самотеком, качество работы системы капельного полива практически не снижается, зато сама конструкция получается дешевле и надежнее.

Усовершенствованную систему капельного полива для теплицы Жук можно разместить на дачном участке, даже не оборудованном электроэнергией, для питания автоматики используется обычный автомобильный аккумулятор с преобразователем напряжения. Одного заряда хватает на полтора месяца работы капельного полива. При необходимости аккумулятор можно подзаряжать от небольшого солнечного преобразователя или ветряка.

Электронный блок можно программировать на определенное время и кратность включения, например, раз в сутки или определенное количество времени. Время полива регулируется в пределах от минуты до двух часов, интервал между поливами задается часами в пределах 1-168 часов, то есть, можно включать капельный полив даже раз в неделю.

Элементы системы орошения

Элементы системы орошения

Чтобы капельный полив надежно функционировал, необходим источник снабжения водой. Данную функцию могут выполнять водопровод, колодец , скважина с насосом. Либо специальная накопительная емкость (бочка) – этот вариант встречается чаще всего. Минимальной допустимой высотой установки бака считается 1 метр.

Для бесперебойной работы системы, надо, чтобы вода свободно попадала в каждый из шлангов. Поэтому надо внедрять в систему специальный фильтр. Без него маленькие отверстия в капельной ленте будут забиваться мелким мусором, попавшим в воду.

Широко применяется три основных вида фильтров:

• Вихревые
• Дисковые
• Сетчатые

Система капельного полива

Вихревые и дисковые насосы стоят дорого, но обладают высокой производительностью, отличными эксплуатационными свойствами. Они применяются для полива крупных полей и садов, где овощи и фрукты выращивают в промышленных масштабах.

Но для небольшого участка, дачи, их мощность избыточна, а цена слишком высока. Поэтому обычные огородники и садоводы используют более простые сетчатые фильтры.

Другие элементы, которые могут применяться при создании системы полива:

1

Регулирующие клапаны

2

Дополнительные фильтры

3

Водяной счетчик

4

Система добавления удобрений в воду

5

Автоматика контроля и управления поливом

Для транспортировки воды применяют шланги и трубы. «Магистральные» трубы обычно берут пластиковые: из полипропилена, ПНД, ПВХ. Они способны выдержать агрессивное воздействие окружающей среды и перепады температур.

Ландшафтный дизайн вашего участка своими руками – (130+ Фото идей & Видео) +Отзывы

Пластиковые бутылки для капельного полива

Существует ещё один бюджетный способ, как самому сделать капельный полив в теплице. Он основан на использовании пустых пластиковых бутылок разного объёма: чем он больше, тем реже придётся заниматься их наполнением водой. К примеру, для полива томатов или огурцов, растущих в нормальном грунте, достаточно 1,5-литрового баллона на 2-3 дня, а 6-литровый освободит вас на 7-10 дней.

Конечно, для больших участков этот способ не подходит, но для теплиц или небольших грядок – вполне.

Организовать полив с использованием пластиковой тары можно разными способами.

Подземный способ заключается во вкапывании бутылки рядом с растением на такую глубину, чтобы вода из предварительно сделанных отверстий изливалась к корням. Количество и диаметр отверстий подбираются в соответствии с типом грунта, так как в песчаную почву вода просачивается быстро, не задерживаясь у корней, а в глинистой долго стоит у поверхности.

Проникновение воды в грунт зависит от его типаИсточник mainavi.ru

Установить бутылку можно вниз или вверх дном. В последнем случае донышко обрезается, но не до конца, чтобы образовалось подобие крышки, предохраняющей полость от попадания мусора. Если же горлышко обращено вверх, то в нем прокалывают отверстие для доступа воздуха и предотвращения сплющивания тары по мере опустошения.

Чтобы отверстия не засорялись и не заиливались, на пластиковую ёмкость надевают своеобразный фильтр грубой очистки из тонкой сетчатой ткани или старых капроновых колготок.

Ещё один вариант подземного капельного полива осуществляется с помощью насадок в виде узкой длинной воронки, которые накручиваются на бутылку вместо крышки. Но их выпускают только на тару объёмом до 2,5 литров.

Такие насадки можно купить в специализированных садовых магазинахИсточник otomate.ru

Поверхностный способ капельного полива тоже весьма распространён. Бутылки-полторашки со срезанным дном и проделанным в крышке отверстием подвешивают над грядкой так, чтобы капли падали под корни растений. Основой такой подвесной системы могут служить две вкопанные в землю опоры, между которыми натягивается прочная проволока.

Эту самодельную конструкцию можно усовершенствовать, вставив в отверстие пустой стержень от шариковой ручки с вынутой головкой или все ту же медицинскую капельницу. Соединение желательно загерметизировать силиконовым герметиком, замазкой или, на худой конец, пластилином.

Особенно удобна в этом варианте полива капельница, которую можно направить точно в нужное место и отрегулировать интенсивность подачи воды. А бутылки подвесить повыше, чтобы они не мешали растениям и лучше прогревались на солнце. Если сделать это без использования капельниц, то капли воды могут попадать на листья, вызывая на них ожоги.

Видео описание

Видео об устройстве капельного полива из бутылок:

Любой из этих способов позволяет не только поливать растения, но и подкармливать их – достаточно добавить в воду жидкое или растворенное удобрение, травяной настой, настой коровяка и т.п.

К сожалению, совершенной такую систему никак не назовёшь, потому что наполнять тару все равно приходится часто и своими руками. Кроме того, в сильную жару и при отсутствии хозяев на даче в течение нескольких дней бутылки не справятся с задачей полноценного полива. А их вид никак не украсит участок.

Резюме

Зная обо все вариантах, вы сможете решить, какой капельный полив лучше для теплицы в каждом конкретном случае. Будет ли это готовый набор с электронным управлением, собранная своими руками система из труб и шлангов или вкопанные в землю пластиковые ёмкости, зависит от ваших финансовых возможностей и режима посещения участка.

Преимущества и недостатки

Положительные моменты:

• дешевизна метода: многие конструкции изготавливают из подручных материалов;
• хороший результат: грунт долго остается влажным;
• не нужны специальные навыки для изготовления систем домашнего автополива;
• разнообразие вариантов;
• метод подходит для увлажнения грунта в вазонах большого и малого объема, цветов различных видов.

Минусы:

нужно поэкспериментировать заранее, подобрать оптимальную длину, материал для «фитилей» и диаметр отверстий в емкостях из пластика.

На заметку! Системы автополива желательно испытать в то время, когда хозяева дома и не собираются покидать жилище на длительный срок. Можно сделать два-три вида конструкций, проверить, какая работает лучше, из чего сделать «фитили», какой вид автополива будет оптимальным

Важно экспериментальным путем узнать диаметр дырочек в крышке пластиковых бутылок, чтобы влага не вытекала слишком быстро или, наоборот, очень медленно
