Какое масло заливать в двигатель мотокультиватора крот

Особенности устройства редуктора мотоблока

В деталях механизм состоит из таких запчастей:

• крышки и шкива;
• вилки и оси переключения;
• подшипников;
• рычага регулирования и переключения;
• втулки на входном валу;
• блока вала;
• шестерни промежуточного вала;
• шайбы и сальников;
• двухрядной цепи;
• левой и правой полуоси;
• двойной звёздочки;
• блока звёздочки;
• муфты сцепления;
• входного вала;
• кронштейна и пружины;
• вилки сцепления.

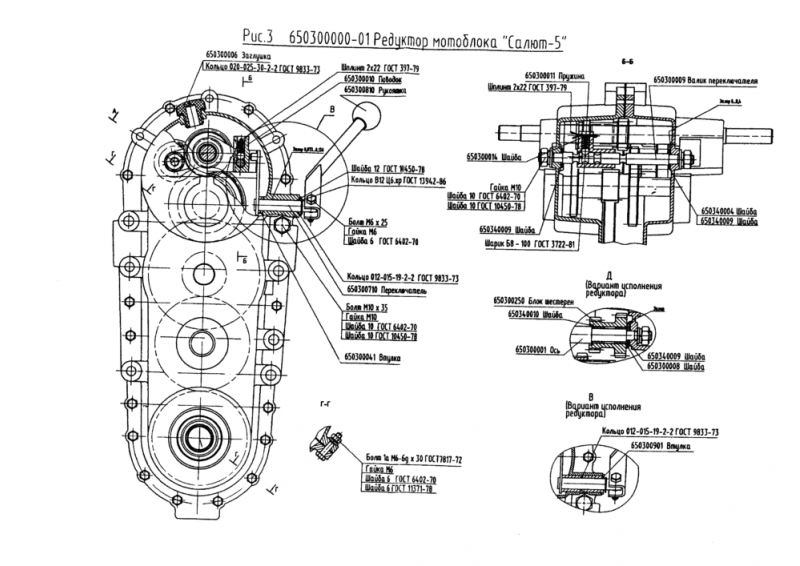

Детальнее рассмотреть строение данного узла можно на схеме.

Выполняются следующие действия:

1. Редуктор полностью снимается;
2. Винты отвёртываются, крышки защиты снимаются;
3. Втулка входного вала извлекается очень аккуратненько, вилка и рычаг демонтируется;
4. Первичный вал снимается совместно с шестерней;
5. Втулка вала и цепь извлекаются;
6. Блок вала демонтируется вместе со звёздочками;
7. Промежуточный вал извлекается совместно с шестернями;
8. Муфта с левой и правой полуосями снимаются.

После всех этих действий можно получить редуктор в разборе. По окончанию ремонта его снова собирают.

Особенности устройства редуктора

Этот конструктивный элемент включает в себя множество отдельных деталей. Здесь требуется рассмотреть некоторые нюансы устройства этого рабочего агрегата, а именно:

• Так как в составе присутствует большое количество различных элементов, для их надежной работы требуется смазка, в роли которой выступает масло.
• Этот рабочий механизм также нуждается в своевременном обслуживании (замена расходных элементов).
• От состояния редуктора напрямую зависит работоспособность всего мотоблока, так как через него крутящий момент передается на ведущую ось.
• Если своевременно не заменить масло в редукторе, то рабочие элементы быстро придут в негодность.
• Здесь присутствуют металлические шестерни, которые постоянно соприкасаются между собой, образуя трение.
• Этот рабочий механизм при необходимости можно заменить, однако он обладает высокой стоимостью.

В этом видео вы узнаете о редукторе мотоблока:

Также своевременно должна производиться замена сальника в редукторе мотоблока Салют, так как этот элемент отвечает за герметичность всего конструктивного составляющего

Если данное устройство выходит из строя, то постепенно уходит масло, которое крайне важно для работы всего механизма

Важно! Несмотря на свою конструктивную особенность устройства, данный элемент не является сложным механизмом и при необходимости справится с его переборкой или починкой может каждый самостоятельно

Техническое обслуживание

Правильно организованное и проведенное техническое обслуживание культиватора способно на долгие годы продлить его жизнь и работоспособность. Существует несколько операций, возвращающих к нормальной работе агрегат:

• мойка и очистка мотокультиватора;
• проверка и техосмотр;
• смазка;
• регулировка.

Важно! Все эти действия необходимо производить регулярно, сразу после использования “Крот». Тогда его срок службы точно превысит заявленные 40 лет

Последние модели “Крота” оснащены импортными двух- и четырехтактными двигателями. Можно выделить следующие марки:

Соблюдайте простые правила обслуживания:

• в качестве топлива необходимо использоваться бензин (А-76, А-96) в пропорции 20/1 с автолом (моторным маслом М-8В);
• следите за количеством масла и вовремя его подливайте;
• масло М-8В (автол) можно заменить другими марками, например 10W-30 или SAE 30.
• после проведения работ с участием культиватора, необходимо хорошенько почистить и смазать маслом и смазкой его части, слить остатки топлива и убрать агрегат.

Выбрав мало М-8В, помните, что работать с этим маслом можно при температуре до 27 градусов, выше — не рекомендуется из-за перерасхода. Другие рекомендуемые варианты не используется, если температура воздуха ниже 4 градусов;

Модели и их характеристики

Стремительное развитие современных технологий позволило бренду Крот выпустить на рынок модели с широким функционалом и хорошими техническими характеристиками. Наиболее популярными агрегатами считаются следующие:

Модель является наименьшей в своей серии и работает на базе двухтактного карбюраторного двигателя, мощностью 2,6 л. с. Еще есть модификация МК-1А- 02, которая немного мощнее. Но даже при миниатюрных размерах и небольшой производительности такой агрегат может обрабатывать большие территории, а процесс его перемещения не требует больших усилий.

Устройства востребованы для работ в парниках и теплицах. У них отсутствует опция задней передачи, поэтому движение осуществляется только вперед на 1 передаче. Культиватор Крот МК-1А весит всего 48 кг.

МК-3А-3

Агрегат намного крупнее предыдущего, а его масса равна 51 кг. При этом он свободно помещается в багажнике автомобиля и оснащен достаточно мощным движком GioTeck (3,5 л. с.).

Отличительными особенностями модели можно назвать:

1. Наличие задней передачи.
2. Более усовершенствованные технико-эксплуатационные характеристики, способствующие комфортному применению бензинового или электрокультиватора.

МК-4-03

Модель весит 53 кг и поставляется с двигателем Briggs&Stratton, мощность которого составляет 4 л.с. Устройство имеет только 1 передачу — переднюю. Его отличают улучшенные способности захвата почвы, что обеспечивает качественное выполнение сельскохозяйственных работ.

МК-5-01

Культиватор Крот 5 мало чем отличается от предыдущей модели, за исключением нового движка от Honda с повышенной выносливостью при аналогичных мощностных свойствах. Его принято использовать для обработки небольших огородов и теплиц на даче. Мощность мотора можно отрегулировать, изучив руководство по использованию мотоблоков.

МК-9-01-02

Считается высокопроизводительным устройством, работающим на базе двигателя для мотокультиватора Крот Hammermann мощностью до 5 л. с. Повышенная производительность способствует эффективной обработке тяжелых грунтов и целины, а комфортные габариты позволяют работать с агрегатом в течение нескольких часов без ощущения усталости.

Бензиновые модели

Все культиваторы «Крот», работающие на бензине, делятся на три группы:

• М (компактные)
• МК (малой мощности)
• DDE (мощные).

Крот М

По размеру культиватор «Крот М» считается самым компактным вариантом в линейке агрегатов для обработки грунта на приусадебном участке. Транспортировочное колесо у него расположено впереди. В комплект входят фрезерные ножи. В современных вариантах на «Крот М» ставится двигатель Honda.

Мощность мотора у него 5 л.с. Работает на одной передней передаче. Ширина захвата – 36 см, а глубина вспашки – 12-25 см. А вот вес у него 48 кг, что для компактного мотоблока считается плюсом. При небольших размерах дополнительный вес позволяет избежать подпрыгиваний во время обработки почвы.

Модельный ряд МК

Серия агрегатов малой мощности, которая пользуется спросом у потребителей благодаря демократичной цене и хорошей функциональности. Всего в ней представлено 5 агрегатов:

Модель	9-01	8-01	5-01	7А-02	1А-02
Мощность, л.с.	5.5	4	3.5	4	2.6
Мощность, кВт	4.05	2.94	2.57	2.97	1.91
Масса, кг	53.2	48	50	50	48
Ширина захвата, см	35-60	35-60	35-60	35-60	35-60
Глубина вспашки, см	15-25	15-25	15-25	15-25	15-25

Плюс этой серии – неприхотливость к топливу и повышенный моторесурс. Самым современным агрегатом модификации МК считается модель 9-01. Она работает от четырехтактного бензинового двигателя Hammermann. Рассчитана на обработку участка 0.04-0.1 га.  В зависимости от дополнительного оборудования выполняет все сельскохозяйственные работы, связанные с обработкой земли: копает, культивирует, формирует грядки, ровняет, рыхлит, окучивает, нарезает почву, пропалывает междурядья.

Плюсом 9-01 считается износоустойчивость основных деталей. Вал сделан из нержавеющей стали с повышенными антикоррозийными свойствами. Благодаря уникальной форме фрез этому культиватору поддаются даже самые сложные грунты. Еще одно преимущество этой модели – наличие задней передачи.

Самый слабый из линейки МК – культиватор с индексом 1А. На рынке встречается две его версии: 01 и 02. Первый считается «ветераном», второй же более современный. Ценят его за измененную систему сцепления, благодаря чему удалось снизить затраты на запуск мотора. Работает 1А-02 на двухтактном двигателе с повышенным моторесурсом. Он выгодно отличается от своего предшественника. Благодаря увеличенному весу разработчику удалось повысить проходимость машины во время первичной обработки почвы.

Разработчики не стали добавлять этой модели вторую передачу, что положительно сказалось на функциональности агрегата. Передача оборотов на вал проходит укороченный путь, благодаря чему общая работа техники стала более уверенной.

Еще один плюс модели 1А-02 – улучшенная эргономика конструкции. Угол наклона ручек позволяет без дополнительных силовых затрат удерживать агрегат в вертикальном положении и проходить с ним даже заросшие сорняками участки. Аппарат полностью закрыт защитными пластинами, которые не дают грязи и воде попасть на рабочие механизмы.

DDE

В эту серию вошло три модели:

• DDE-1 с четырехтактным мотором Honda;
• DDE-2 с двухтактным японским двигателем и дополнительной передачей;
• V700ii с отечественными моторами.

Технические характеристики серии DDE

Модель	DDE-1	DDE-2	V700ii
Мощность, кВт	4.78	4.78	4.78
Объем бака, л	3.6	3.6	—
Ширина захвата, см	15-25	15-20	25
Глубина вспашки, см	15-25	15-25	15-25

Обслуживание

Мотоблок Крот нуждается в регулярном сервисном обслуживании, которое позволит исключить преждевременные поломки и необходимость капитального ремонта техники. Если мотоблок Крот не заводится, в первую очередь следует произвести чистку двигателя от нагара и загрязнений. Для этого нужно вымыть головку цилиндра, удалить нагар в цилиндре и промыть карбюратор.

Причины, почему мотоблок не заводится, могут быть разнообразны, но все они поддаются исправлению своими руками. Чтобы найти и устранить неисправность двигателя следуйте следующей инструкции:

1. Проверьте работоспособность зажигания, при необходимости нужно выставить зажигание, как описано в инструкции пользователя.
2. Проверьте наличие бензина в баке.
3. Осмотрите топливный фильтр.
4. Запустите холодный мотор.
5. Закройте воздушную заслонку карбюратора.

По заявлениям производителей при ежедневном и правильном обслуживании мотоблок Крот не подвержен поломкам и неисправностям. Следует помнить о смазке всех движущихся частей и навесного оборудования. После работы все загрязнения нужно удалять сразу, чтобы мотоблок оставался в рабочем состоянии.

Устройство

Устройство мотокультиватора Крот предусматривает наличие следующих рабочих узлов:

1. Редуктор.
2. Рычажные механизмы.
3. Топливный резервуар.
4. Рама.
5. Силовой агрегат.
6. Опора.
7. Колесо.
8. Режущие элементы.

Для передачи крутящего момента используется редуктор, установленный на двигателе. Острые ножи способствуют быстрой срезке пластов почвы на глубину до 25 см, их смешиванию и измельчению. За счет небольшого веса и габаритов управлять таким агрегатом достаточно комфортно.

На ручке расположены рычаги, обеспечивающие переключение сцепления и интенсивности оборотов. Флагманские разработки оборудованы рычагом заднего и переднего хода. Свободное передвижение по грядкам обеспечивается прочными колесами, которые легко демонтируются и устанавливаются обратно.

Силовые установки оснащены системой воздушного охлаждения и ручным тросовым стартером. Еще они поддерживают бесконтактный запуск.

Характеристики двигателя на мотокультиватор Крот МК 5 01 выглядят таким образом:

1. Объем — 60 см³.
2. Показатели мощности — 4,8 кВт.
3. Количество об/м — 5,5-6,5 тыс.
4. Емкость топливного резервуара — 1,8 л.

Мотор и механизмы трансмиссии соединены в 1 цельный узел. Редуктор обладает 1 передачей с движением через ремень А750 и шкив 19 мм. Для выжимания сцепления необходимо надавить на рукоять.

Навесное оборудование

В магазинах для садоводов и дачников предлагается всевозможное навесное оборудование для культиватора Крот.

Передовые модели обладают следующими навесками и прицепами:

1. Фреза. Представляет собой ключевой режущий элемент для вспахивания земли. В его качестве используются стальная фреза диаметром 33 см, оборотный плуг. Узлы закрепляются с задней части стальной цепкой.
2. Окучник. При необходимости окучивания садово-огородных культур понадобится приобрести специальные механизмы, предварительно сняв острые фрезы и заменив их колесами с грунтозацепами.
3. Полольник и сошник. С целью борьбы со стремительно растущими сорняковыми растениями фермеры оснащают культивирующие агрегаты полольником и сошником. Они навешиваются прямо на фрезу вместо острых ножей.
4. Картофелесажалка КС-01Ц и картофелевыкапыватели. Работы по посадке и сборке урожая картофеля требуют больших усилий и затрат. Для упрощения предстоящего занятия, можно оснастить мотокультиватор Крот МК 9 01 полезными насадками. Для посева семян зерновых или овощных культур используются специальные сеялки.
5. Косилка. Приспособление позволяет заготавливать сено для домашнего скота. Его размещают на редукторном валу, соединяя ремешки со шкивами.
6. Насосные станции и насос. Их необходимо задействовать, чтобы организовать бесперебойную подачу воды к огороду.
7. Тележка. Подобная прицепная конструкция разработана для транспортировки тяжелых грузов с одного места на другое.
8. Снегоотвалы. Предназначаются для расчистки приусадебной территории от снега. Модели роторного типа способны избавиться от тонкой наледи. С помощью простой переделки их можно сделать полноценным средством для убора снега.
9. Культиваторы бензиновые Крот оснащаются плугом.

Наличие перечисленного оборудования позволит решить важные задачи за короткое время.

Сфера применения и возможности использования

Конкретное назначение мотокультиватора «Крот» – это выполнение широкого спектра сельскохозяйственных работ по обработке почвы. На дачных и приусадебных участках, на огородах и в подсобном хозяйстве. Владельцы этих небольших «земельных угодий» знают по опыту, что перекопать их вручную можно только лишь с существенной затратой времени и физических сил. А мотоблок «Крот» как раз и призван сберечь время, силы и здоровье своего владельца.

Эта малая (как по размерам, так и по мощности), агротехника применяется, в первую очередь для рыхления, выравнивания, боронования земли на небольших (до 0,1 га) земельных участках. В инструкции к мотоблоку «Крот» указывается, что он предназначен для неглубокой (до 25-ти сантиметров) обработки (фрезерования без оборота пласта) почвы; её рыхления, боронования, выравнивания, прополки междурядий и других подобных работ «на личных приусадебных, огородных и садовых участках с обрабатываемой площадью от 0,04 до 0,1 га)».

Основные операции по обработке земли осуществляются с помощью рабочего органа мотокультиватора – фрезы (роторов с ножами специальной формы). Крутящий момент от двигателя через клиноременную передачу, шестерни и звёздочки с цепью передается на вал редуктора с закрепленными на нем роторами. Ножи роторов при вращении отрезают пласты почвы, крошат и перемешивают их, одновременно вызывая поступательное движение мотокультиватора вперёд.

По сравнению с плугом, фреза лучше рыхлит почву, измельчает корни сорной растительности, а также равномерно перемешивает с почвой органические и минеральные удобрения по всей глубине обработки. Производители уверяют, что применение мотокультиватора «Крот» возможно даже на тяжёлых почвах, и при обработке целинных участков.

Дополнительное навесное оборудование значительно расширяет сферу применения мотоблока «Крот». В частности, с его помощью можно осуществлять междурядную прополку; окучивание картофеля; покос травы.

Мотоблок «Крот» также можно использовать для перекачивания воды из открытых водоёмов и ёмкостей. Для этого на его раму устанавливается насосная установка, соединённая клино-ременной передачей с двигателем. А с тягового редуктора клино-ременная передача при этом снимается. Насосная установка «МНУ-2», используемая для данной работы, естественно, приобретается отдельно.

Некоторую пользу «Крот» может принести также и для перевозки грузов массой до 200 кг на малогабаритной тележке «ТМ-200» с поворотно-сцепным устройством. Обрезиненные колёса надеваются на выходные валы редуктора. «Крот» сравнительно прост в обращении, не требует большого помещения для хранения, а незначительные масса и габариты упрощают его транспортировку.

Правила эксплуатации культиваторов Крот

В процессе использования техники производитель советует придерживаться определенных правил. К ним относиться:

• Двигатель должен разогреваться не менее 5 минут;
• Если агрегат не запускается с пятой подряд попытки, первым делом нужно проверить целостность троса сцепления;
• Использовать для заправки только свежую топливную смесь;
• Не держать культиватор без работы больше 3 месяцев;
• Своевременно менять сальники и смазывать редуктор.
• 1 раз в три месяца чистить или менять воздушный фильтр.

Все эти советы помогут продлить жизнь технике. Если вы заметите какую-либо неисправность, можно попытаться устранить ее самостоятельно. Однако если опыта в ремонте культиватора нет, то лучше не рисковать, и отвезти агрегат прямо к мастеру.

Описание

Культиватор бензиновый «Крот» – первый российский продуктом аграрной техники малых габаритов, мотоблок, который начали массово выпускать. О нем знают фермеры и агрономы, поскольку нашей стране удалось показать, что отечественные культиваторы и мотоблоки не только сопоставимы зарубежной продукции по своему функционалу и надежности, но и в некоторой степени превосходят её.

На заметку! Вот уже почти 40 лет на машиностроительных предприятиях городов Омск и Москва изготавливают ветерана обработки почвы – мотокультиватор Крот.

С момента изобретения:

• он подвергся множественным изменениям и различным усовершенствованиям;
• было создано большое количество модификаций;
• но базовая составляющая осталась практически без изменений до сих пор.

На текущий момент на него устанавливаются надежные двигатели от зарекомендовавших себя компаний Subaru и GeoTeck и в продаже есть ряд моделей данного агрегата.

Обзор модельного ряда

Предлагаем ознакомиться с основными моделями мотоблоков Крот:

• Крот МК 1А (модификация 01 и 02).
• Крот 2
• Крот с дизельным двигателем в трех модификациях: WG 351, WG 352 и WG 353.

Крот МК 1А

Эта модель оснащена двухтактным двигателем, производительностью в 2,6 л.с. Вес мотоблока составляет 48 кг. Запуск мотора производится вручную. Регулируемая ширина обработки почвы — 60 см., глубина культивации до 25 см (в зависимости от типа почвы и используемого для вспашки навесного оборудования).

Мотоблок Крот МК-1А

Крот МК 1А. имеет две модификации — 01 и 02. Различая между ними в количестве скоростей. Модель 01 имеет всего одну скорость движения, а 02 — оснащена 1 передней передачей и 1 задней. Стоимость данной модели около 18 тыс. рублей.

Характеристики

Тип двигателя	2х-тактный, с воздушным охлаждением
Мощность двигателя	6.5л.с.
Объем топливного бака	1,8л
Ширина обработки	60см
Глубина обработки	до 25см
Габаритные размеры	130*81*106см
Число скоростей	1 вперед
Вес	48кг
Производительность при фрезеровании	150-200м2/ч

Крот 2

На мотоблоке установлен мощный бензиновый четырехтактный двигатель Greenfield. Его силовая тяга 6,5 л.с.

Мотоблок Крот 2

Агрегат имеет усиленный цепной редуктор и регулируемую по высоте рулевую колонку. При весе мотоблока в 68 кг достигается максимальная глубина культивации в 25 см. Трансмиссия имеет две передачи: переднюю и заднюю. Стоимость этой модели около 22 тыс. рублей.

Характеристики

Двигателя	LT 168 F-1 (GX200)
Мощность двигателя	6.5л.с.
Объем двигателя	196 см3
Объем топливного бака	3.6л
Объем картера	0.6л
Ширина обработки	60-100см
Глубина обработки	до 25см
Габаритные размеры	130*55*110см
Число скоростей	1 вперед/1 назад
Вес	68кг

Крот с дизельным двигателем

Этот агрегат предназначен для обработки целинных земель. Мощный дизельный двигатель G170F и широкие пневматические колеса обеспечивают эффективную обработку почвы и проходимость. Существует несколько модификаций дизельных мотоблоков Кротов.

Крот WG 351

Мощность двигателя несколько понижена (до 6 л. с.), мотор четырехтактный, дизельный, оснащен воздушным охлаждением.

Мотоблок Крот WG 351

Трансмиссия трехступенчатая, ширина обработки почвы 110 см, глубина — 30 см. Вес мотоблока 120 кг. Стоимость такой модели около 42 тыс. рублей.

Характеристики

Тип двигателя	Дизельный
Мощность двигателя	6,0л.с.
Объем двигателя	296см³
Ёмкость топливного бака	3,5 литра
Ширина обработки	120см
Глубина обработки	до 30см
Сцепление	Дисковое
Трансмиссия	шестеренчатая
Число скоростей	2 вперед/ 1 назад
ВОМ	есть
Вес	138кг
Диаметр колес	10.0 (дюйм)

Крот WG 352

Данная модификация отличается от 351 модели лишь наличием электрического стартера для запуска двигателя. Цена агрегата составляет 46 тыс. рублей.

Мотоблок Крот WG 352

Характеристики

Тип двигателя	Дизельный
Мощность двигателя	9,0л.с.
Объем двигателя	296см³
Ёмкость топливного бака	3,6 литра
Ширина обработки	120см
Глубина обработки	до 30см
Сцепление	Дисковое
Трансмиссия	шестеренчатая
Число скоростей	2 вперед/ 1 назад
ВОМ	есть
Вес	126кг
Диаметр колес	10.0 (дюйм)

Крот WG 353

Это тяжелая модель, вес ее — 145 кг. Мощность четырехтактного дизельного двигателя составляет 9 л.с. Мотоблок имеет три скоростные передачи с реверсом.

Мотоблок Крот WG 353

Агрегат оснащен регулируемой рулевой колонкой и сочетается с основными видами навесного оборудования. Стоит данная модель около 52 тыс. рублей.

Характеристики

Тип двигателя	Дизельный
Мощность двигателя	9,0л.с.
Объем двигателя	418см³
Ёмкость топливного бака	3,6 литра
Ширина обработки	135см
Глубина обработки	до 30см
Сцепление	Дисковое
Трансмиссия	шестеренчатая
Число скоростей	2 вперед/ 1 назад
ВОМ	есть
Вес	117кг
Диаметр колес	10.0 (дюйм)

Что касается электрического варианта мотоблоков Крот, то данная модель отсутствует в линейке. Однако, в интернете есть описание процесса трансформации мотоблоков Крот в электромашину, владельцы отмечают, что агрегат получается очень экономичным и практически бесшумным.

Следующий Пост

Доработка роторов мотокультиватора «Крот»

Мотокультиваторы «Крот», выпускаемые Московским МПО им. В.В. Чернышо-ва, получили большое распространение среди садоводов-огородников, которые обычно покупают их в комплектации с роторами, чего достаточно для обработки почвы на индивидуальных участках.

На рис. 7,а показана часть мотокультиватора с роторами левой стороны. На примере этой части и разберем некоторые недостатки конструкции «Крота», а точнее, недостатки его роторов. Прежде всего отметим, что ножи роторов очень тупые, а штифты, фиксирующие внутренний ротор на валу редуктора и внешний ротор на внутреннем роторе, слишком уж выступают из валов роторов. В результате чего на выступающие части штифтов наматываются корни и стебли растений, которые вместе с грунтом забивают пространство между внутренним ротором и корпусом редуктора, а также между обоими роторами. Все это создает дополнительную нагрузку на вал редуктора, и роторы начинают вращаться неравномерно.

Пружинные фиксаторы, которые вставляются в отверстия в штифтах, также слишком длинные, что максимально способствует наматыванию на них корней и растений с указанными выше последствиями! Опять же длинны сверх необходимого болты, крепящие ножи к квадратным фланцам соответствующих роторов.

От первого недостатка — тупых ножей — я избавился сразу после приобретения «Крота», заточив их на наждаке до закрепления на фланцах. Остальные недостатки я выявил после первой весенней обработки почвы в 1994году и, конечно, устранил их, что значительно облегчило дальнейшую эксплуатацию «Крота».

Теперь немного подробнее об исправлении других недостатков. На рис. 8, а и б приведены диаметры труб роторов и длины штифтов, вставляемых в отверстия этих труб. Видно, что штифт 1 выступает из соответствующей трубы на 9 мм, штифт 2 — на 11 мм. Чтобы «утопить» головки штифтов, сделал в трубах роторов с одной стороны проточки диаметром 15,6мм и глубиной 2 мм, а цилиндрические части штифтов уменьшил до длины 44 и 36 мм соответственно, просверлив в них на расстоянии 2,5 мм от торцов сквозные отверстия диаметром 2 мм.

Вместо прежних длинных фиксаторов из проволоки диаметром 2,5 мм я сделал из пружинящей проволоки диаметром 1,5 мм кольца (типа колец для ношения ключей). Кольцо вводится одним концом в отверстие штифта (рис. 8, в), фиксируя его на трубе. За 3 года работы не было случаев потери колец при обработке почвы, а накапливание корней и грунта практически прекратилось.

Болты 7 (см. рис. 7) я укоротил на 5 мм и навернул на них гайки толщиной 5 мм (на 2 мм тоньше, чем были).

Все ножи в месте крепления к фланцам я сточил на 6 мм, как это показано на рис. 9, а и б, чтобы эти кромки были заподлицо с краями фланцев. Затем кромки ножей, заштрихованные перекрестными линиями, заточил под углом 45° (если при заточке ножа мы снимаем металл с одной его стороны, то при формировании фаски — с другой). У фланцев левых роторов (рис. 9, б и в)я тоже сточил кромки под углом 45° с четырех сторон на длине 72 мм. У фланцев роторов с правой стороны вала редуктора кромки сточил с тех же сторон, но заточки сместил к противоположному краю ребра (на рис. 9, г места такой заточки находятся напротив жирных линий).

Подобная доработка ножей и фланцев ликвидировала пазухи, уменьшила накопление в них и на плоских гранях фланцев и ножей грунта, упростила эксплуатацию мотокультиватора.

Источник

Технические характеристики

Мотокультиватор «Крот» имеет довольно долгую историю, как и большинство других агрегатов, созданных в советские времена. Наверное, многие дачники старшего поколения помнят историю, когда мотоблок этой марки только появился на рынке – это был период стремительного расцвета науки и техники СССР. В те годы «Крот» стал настоящим пионером в сельскохозяйственной отрасли благодаря надежности и эффективности работы.

Первые разработки мотоблоков начались в 80-х г. прошлого столетия, и в 1983 году появились первые образцы. Первая пробная партия разошлась буквально за считаные дни, советские садоводы выстраивались в длинные очереди за этим изделием. Более того, продукцией заинтересовались даже зарубежные компании. Именно поэтому было решено поставить изготовление культиваторов «на поток».

С тех пор прошли десятки лет, но агрегаты этой марки пользуются неизменно высоким спросом у отечественных садоводов и огородников.

Основная функция «Крота» – это вспашка почвы. Кроме того, он успешно справляется с прополкой, однако в этом случае следует использовать дополнительные элементы – полольники.

Дачники очень часто используют мотоблок для окучивания картофеля, более того, если купить специальные насадки, то мотоблок сможет еще и выкапывать корнеплод из земли.

Таким образом, можно смело утверждать, что технические особенности мотокультиватора «Крот» настолько высоки, что агрегат становится незаменимым помощником для любого огородника, а если укомплектовать его дополнительными навесами, то функциональность «Крота» будет существенно расширена, а труд человека по уходу за посадками станет гораздо менее трудоемким.

Тем не менее следует иметь в виду некоторые особенности мотоблоков марки «Крот» при выполнении сельскохозяйственных работ разного типа.

На предпосевной обработке грунта

Многие собственники приусадебных хозяйств уверены, что мотоблок «Крот» предназначен для того, чтобы пахать земли. На практике это не совсем верно – устройство называется мотокультиватор, поэтому в его задачи входит рыхление земли и ее разравнивание.

Для этого у мотоблока имеются фрезы, которые считаются основным рабочим его органом.

Довольно хорошо работает «Крот» и на шести фрезах, хотя это и создает повышенную нагрузку. Более того, при этом он более устойчив и не сильно «закапывается» в землю. А вот восемь фрез такой мотокультиватор уже не способен потянуть, точнее, работать он будет, но со значительными перегрузками и высоким риском перегрева движка, поэтому при использовании фрез нужно быть очень осторожными.

На прополке сорняков

В этом случае рекомендуется вместо ножей установить специальные полольники, выполненные в Г-образной форме, а вместо внешних фрез устанавливают специальные диски, которые эффективно защищают растения от полольников.

На окучивании картофеля

При проведении этого типа работ вместо грунтовых фрез крепят металлические колеса, желательно с приобретенными по отдельности грунтозацепами, а вместо сошника вешают картофелеокучиватель, который также покупается отдельно.

На заготовке сена

Для скашивания свежей травы к агрегату на переднюю часть часто навешивает сенокосилку, а выходные валы дополняются колесами. Такая навеска соединена с движком при помощи клиноременного типа передач, с этой целью на выходном валу делают дополнительный шкив.

На перекачивании воды

В этом случае мотокультиватор следует укомплектовать насосом при помощи того же клиноременного механизма, однако с редуктора эту передачу следует убрать.

Пользователи отмечают и некоторые недостатки «Крота», в частности, указывают на его слабую сторону — поршневую группу. Через несколько лет использования техники практически каждый дачник вынужден менять такие запчасти, как поршень с кольцами, а кроме того, с течением времени из строя может выйти стартер, хотя его редко восстанавливают, а просто пользуются вместо него веревкой-матуском, при помощи которой и заводят мотор.

В числе минусов можно отметить также недостаточную прочность рукоятки, которую нередко приходится усиливать. При этом все мнения сходятся в том, что основные элементы – редуктор, поршень и натяжитель ремня, сцепление и набор фрез — отличаются исключительным качеством, надежностью и долговечностью.

Это интересно: Как сделать минитрактор из мотоблока своими руками

Описание конструкции

Мотокультиватор «Патриот»

Стандартный культиватор Крот наиболее распространенной модели МК-1А состоит из следующих элементов:

• Рама – несущая конструкция, принимающая на себя вес двигателя с редуктором;
• Бензиновый двигатель – силовой одноцилиндровый агрегат, обеспечивающий через редуктор вращение активных рабочих органов (фрезы, пропольника), передвижение культиватора при использовании окучника и других пассивных почвообрабатывающих орудий;
• Топливный бак – емкость, расположенная над двигателем и предназначенная для хранения топливной смеси;
• Редуктор – механизм, связанный с коленвалом двигателя и превращающий поступательное движение его поршня во вращение вала с фрезами, грунтозацепами.
• Задние опорные (транспортировочные) колеса – предназначены для транспортировки агрегата от гаража или автомобиля к месту выполнения работ, фрезерования и рыхления почвы с помощью активных рабочих органов (передних почвенных фрез);
• Сошник – располагающийся на раме между опорными колесами рыхлитель, при помощи которого задается глубина обработки почвы устанавливаемыми в передней части рабочими органами (фрезы, полольника);
• Рулевая колонка – двурогая ручка с обрезиненными рукоятками и рычагами управления сцеплением, дроссельной заслонкой карбюратора, переключателем передач (передняя/задняя передачи);
• Щитки защитные – устанавливаются спереди над фрезами и служат для защиты работника от вылетающей из-под рабочих органов грязи, камней, мусора.
